HR 8314

type ST · family 1VP · 20.7 kV maximum anode voltage · 90° deflection · 4 windings · 374 g

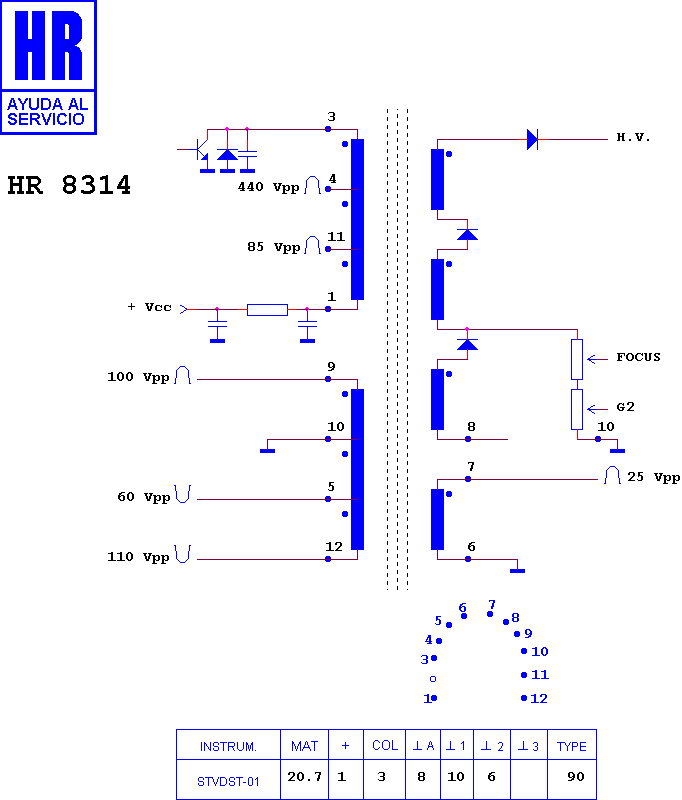

Schematic diagram for HR 8314
schematic

Manufacturer equivalents (11)

003072057 · 208017.70 · 208259.40 · 208359.40 · 40337-14 · 40337-21 · F36N.5009 · FAT30813 · HR 8314 · RO868 · TR868

Fitted to (66)

BRE 51 100 M · BRE CHASIS TX 80.7 · BRE CHASIS TX 807 · FERGUSON-THORN-EMI CHASIS TX 80.7 · FERGUSON-THORN-EMI CHASIS TX 807 · FERGUSON-THORN-EMI M 5515 UT · NORDMENDE CHASIS TX 80.7 · NORDMENDE CHASIS TX 807 · SABA CHASIS TX 80.7 · SABA CHASIS TX 807 · SABA M 115 GT · SABA M 51-15 GT · SABA M 5110 F · SABA M 5110 G · SABA M 5115 CG · SABA M 5115 FT · SABA M 5115 GT · SABA M 5115 GTI · SABA M 5510 C · SABA M 5510 F · SABA M 5510 UT · SABA M 5515 CG · SABA M 5515 GT · TELEFUNKEN 210 C · TELEFUNKEN 215 GT · TELEFUNKEN 216 GT · TELEFUNKEN CHASIS TX 80.7 · TELEFUNKEN CHASIS TX 807 · TELEFUNKEN CHASIS TX 807 EU · TELEFUNKEN MA 211 C · TELEFUNKEN MA 216 CG · TELEFUNKEN MA 216 GT · TELEFUNKEN MF 210 C · TELEFUNKEN MF 215 CG · TELEFUNKEN MF 215 GT · TELEFUNKEN PALCOLOR MA · TELEFUNKEN PALCOLOR MF · THOMSON 20 MF 10 C · THOMSON 20 MF 15 CG · THOMSON 20 MF 15 CL · THOMSON 20 MF 15 GT · THOMSON 20 MG 10 C · THOMSON 20 MG 15 CG · THOMSON 20 MG 15 CL · THOMSON 20 MG 15 CX · THOMSON 20 MG 15 GT · THOMSON 20 MH 10 C · THOMSON 20 MH 15 CL · THOMSON 20 MH 15 CX · THOMSON 21 DG 15 CH · THOMSON 21 DK 15 CH · THOMSON 21 MF 10 C · THOMSON 21 MF 15 CL · THOMSON 21 MF 15 GT · THOMSON 21 MH 10 C · THOMSON 21 MH 15 CL · THOMSON 21 MT 10 C · THOMSON 21 MT 10 F · THOMSON 21 MT 15 CG · THOMSON 21 MT 15 CL · THOMSON 21 MT 15 CX · THOMSON 21 MT 15 FT · THOMSON 21 MT 15 GT · THOMSON 21 MT 156 T · THOMSON CHASIS TX 80.7 · THOMSON CHASIS TX 807
