HR 8312

type ST · family 1YP · 51.1 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

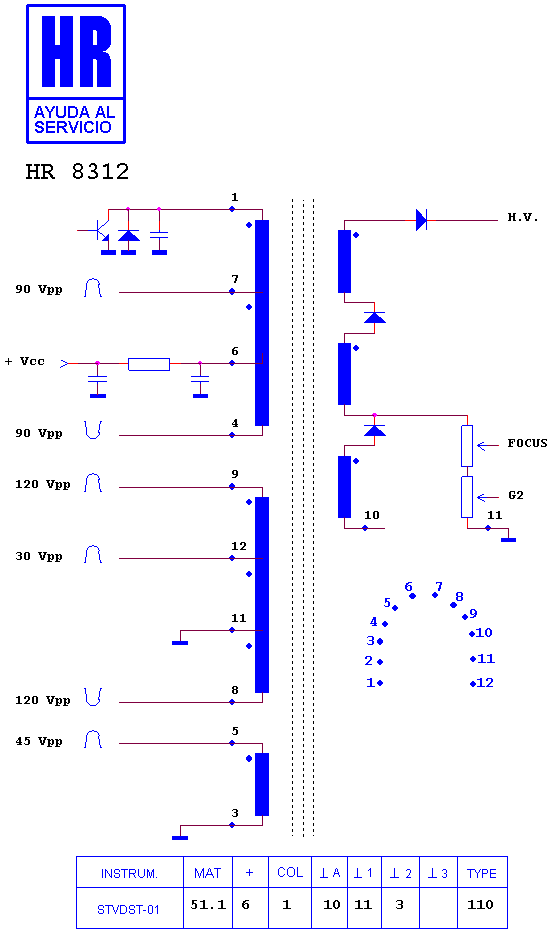

Schematic diagram for HR 8312
schematic

Manufacturer equivalents (12)

140 10588 · 268 31830 · 268 31832 · 268 31833 · 3122 268 31832 · 3122 268 31833 · 31830 · 31832 · 31833 · 4822 140 10588 · F36N.5012 · HR 8312

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8144

Fitted to (45)

ARISTONA 70 TA 7212 · ARISTONA 70 TA 7212/03 · ARISTONA 70 TA 7212/11 · PHILIPS 25 PT 7302 · PHILIPS 25 PT 7302/12 · PHILIPS 25 PT 7303 · PHILIPS 25 PT 7303/12 · PHILIPS 25 PT 8304 · PHILIPS 25 PT 8304/12 · PHILIPS 28 PT 304 · PHILIPS 28 PT 304/19 · PHILIPS 28 PT 7103 · PHILIPS 28 PT 7103/12 · PHILIPS 28 PT 7104 · PHILIPS 28 PT 7104/12 · PHILIPS 28 PT 7202 · PHILIPS 28 PT 7202/12 · PHILIPS 28 PT 7203 · PHILIPS 28 PT 7203/12 · PHILIPS 28 PT 7302 · PHILIPS 28 PT 7302/12 · PHILIPS 28 PT 7302/19 · PHILIPS 28 PT 7302/58 · PHILIPS 28 PT 7303 · PHILIPS 28 PT 7303/12 · PHILIPS 28 PT 7303/19 · PHILIPS 28 PT 7402 · PHILIPS 28 PT 7403/12 · PHILIPS CHASIS MD 2.11 · PHILIPS CHASIS MD 2.11 E AA · PHILIPS CHASIS MD 2.21 E AA · PHILIPS CHASIS MD 2.22 E AA · PHILIPS CHASIS MD 2.23 E AA · PHILIPS CHASIS MD 2.25 E AA · PHILIPS CHASIS MG 2.1 AA · PHILIPS CHASIS SMG 2.1 AA · PHONOLA 70 TA 7212/03 · PHONOLA 70 TA 7212/11 · PHONOLA 70 TA 7212/18 · PHONOLA 70 TB 7192/19 · PHONOLA CHASIS MD 2.11 E AA · PHONOLA CHASIS MD 2.21 E AA · PHONOLA CHASIS MD 2.22 E AA · RADIOLA 70 TA 7214/18 · RADIOLA CHASIS MD 2.11 E AA

Search this part in the full database
