HR 8247

type SM · family 1WP1 · 29 kV maximum anode voltage · H° deflection · 3 windings · 461 g

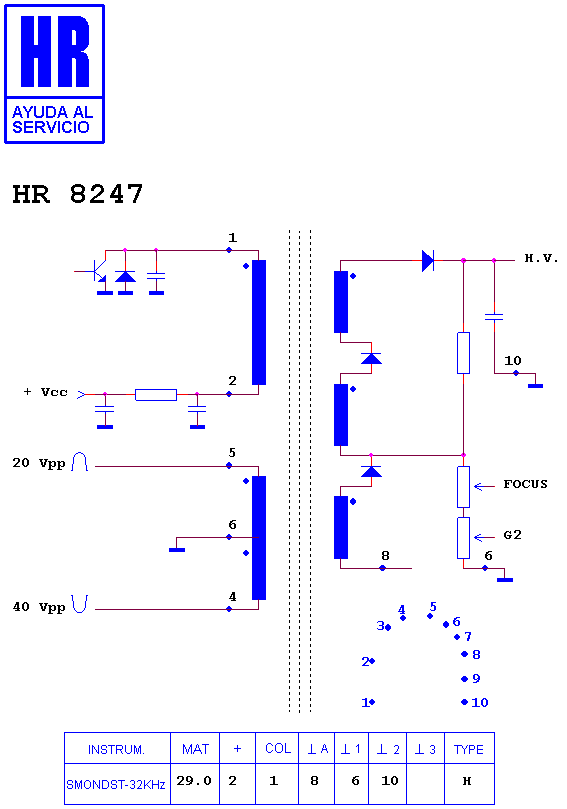

Schematic diagram for HR 8247
schematic

Manufacturer equivalents (7)

0923460151BA · 0923460151BB · 923460151 BB · 923460156HA · FTX 14 A 005 · FTX14A005B · FTX14A005D

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

DIGITAL MONITOR · DIGITAL PCXBV-SA · SAMSUNG CSR 5987 · SAMSUNG MONITOR · SAMSUNG MONITOR SYNCMASTER · UNISYS EVG 300 COL · UNISYS MONITOR
