HR 8185

type ST · family 1YP · 26.3 kV maximum anode voltage · 90° deflection · 2 windings · 410 g

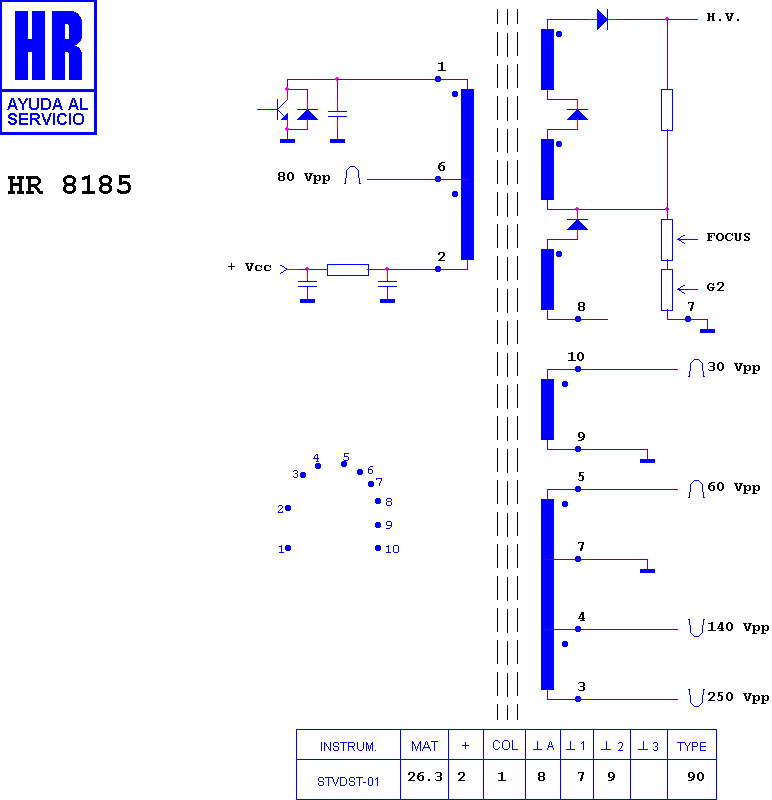

Schematic diagram for HR 8185
schematic

Manufacturer equivalents (18)

003031104 · 240120.4033 · 334 P 232 A 2 · 334 P 232-2 · 334 P 23202 · 334 P 232020 · 334P232030 · 334P255-10 · 334P25501 · 334P255010 · 334P255A10 · 4602001035 · FAT30593 · FSJ21C001 · JF0501-1503 · MM4P255ALC · RO252 · TR 252

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (14)

MITSUBISHI CHASIS EE 4 · MITSUBISHI CT 21 AV 1 B · MITSUBISHI CT 21 AV 1 BD · MITSUBISHI CT 21 AV 1 BS · MITSUBISHI CT 21 AV 1 EV · MITSUBISHI CT 21 AV 1 GV · MITSUBISHI CT 21 AV 1 GV-S · MITSUBISHI CT 21 AV 1 L · MITSUBISHI CT 21 M 5 B · MITSUBISHI CT 21 M 5 BT · MITSUBISHI CT 21 M 5 LT · MITSUBISHI CT 21 M 5 S · MITSUBISHI CT 21 M 5 ST · MITSUBISHI CT 25 L 55 LT
