HR 8139

type ST · family 1YP · 31.2 kV maximum anode voltage · 110° deflection · 2 windings · 410 g

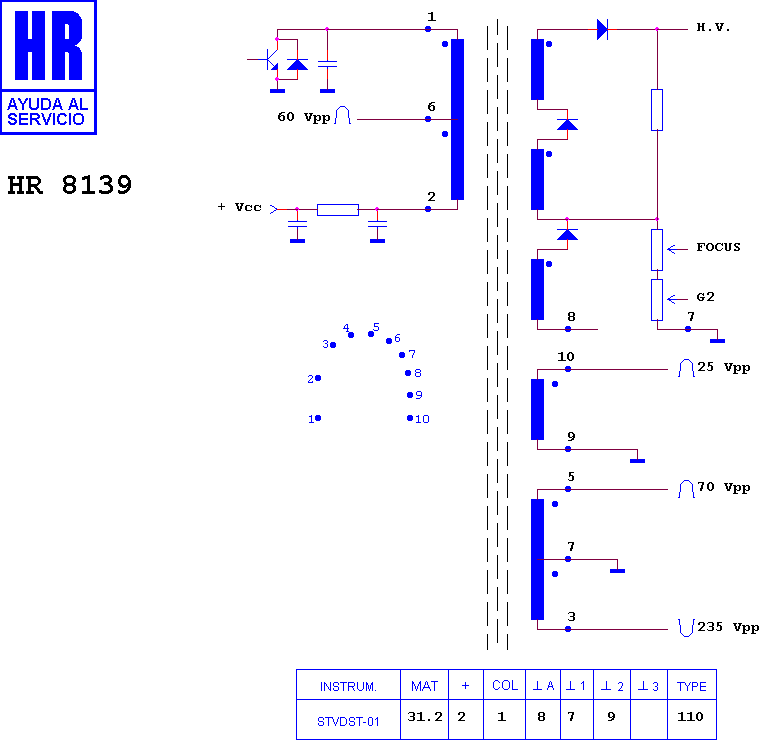

Schematic diagram for HR 8139
schematic

Manufacturer equivalents (2)

334 P 14104 · 334 P 141040

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

MITSUBISHI CT 2963 · MITSUBISHI CT 2963 ENT · MITSUBISHI CT 2963 EPNT · MITSUBISHI CT 2963 STX · MITSUBISHI CT 2964 · MITSUBISHI CT 2964 STX · MITSUBISHI CT 2964 TX · MITSUBISHI CT 2965 LTX · MITSUBISHI CT 2967
