HR 8128

type ST · family 1YP · 17.2 kV maximum anode voltage · 110° deflection · 410 g

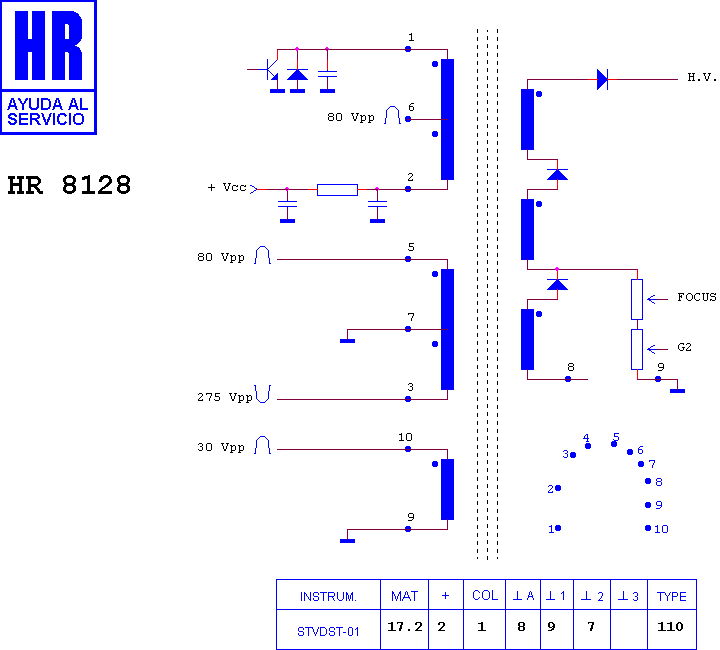

Schematic diagram for HR 8128
schematic

Manufacturer equivalents (2)

334 P 19601 · 334 P 196010

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (37)

MITSUBISHI CHASIS EURO 12 · MITSUBISHI CT 25 A 1 FM · MITSUBISHI CT 25 A 2 ENT · MITSUBISHI CT 25 A 2 LST · MITSUBISHI CT 25 A 2 STX · MITSUBISHI CT 25 A 2 TX · MITSUBISHI CT 25 A 3 EST · MITSUBISHI CT 25 A 3 STX · MITSUBISHI CT 25 A 3 STXP · MITSUBISHI CT 25 A 3 TX · MITSUBISHI CT 25 A 4 EST · MITSUBISHI CT 25 A 4 LST · MITSUBISHI CT 25 A 4 STX · MITSUBISHI CT 25 A 4 TX · MITSUBISHI CT 25 A 6 EST · MITSUBISHI CT 25 A 6 LST · MITSUBISHI CT 25 A 6 STX · MITSUBISHI CT 25 A 6 TX · MITSUBISHI CT 25 A FM · MITSUBISHI CT 25 B 2 EDT · MITSUBISHI CT 25 B 2 EST · MITSUBISHI CT 25 B 2 LST · MITSUBISHI CT 25 B 2 STX · MITSUBISHI CT 25 B 2 TX · MITSUBISHI CT 25 B 3 EDT · MITSUBISHI CT 25 B 3 ERT · MITSUBISHI CT 25 B 3 EST · MITSUBISHI CT 25 B 3 LST · MITSUBISHI CT 25 B 3 STX · MITSUBISHI CT 25 B 3 TX · MITSUBISHI CT 2582 · MITSUBISHI CT 29 A 4 STX · MITSUBISHI CT 29 A 6 STX · MITSUBISHI CT 29 B 2 LST · MITSUBISHI CT 29 B 2 STX · MITSUBISHI CT 29 B 3 LST · MITSUBISHI CT 29 B 3 STX

Search this part in the full database
