HR 80224

30.9 kV maximum anode voltage · 110° deflection · 3 windings · 400 g

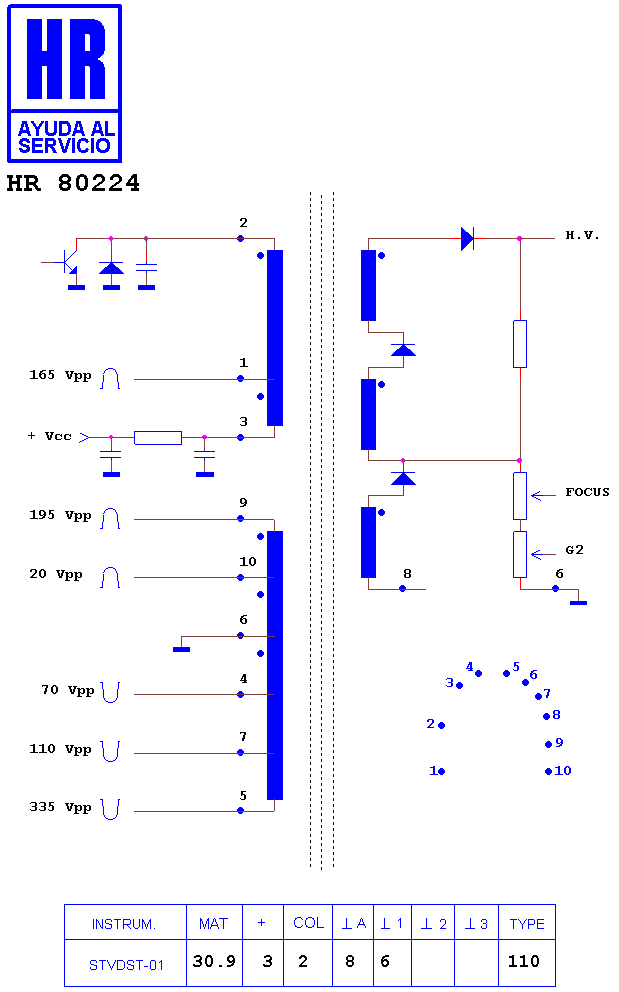

Schematic diagram for HR 80224
schematic (archived)

Manufacturer equivalents (12)

10831211 · 108889.90 · 1352.5091 · 1352.5091C · 313010831211 · 313810831211 · 313L10831210 · 313L10831211 · 313T10831210 · 313T10831211 · 40348A-37 · 40348A-37 NC

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80061 · HR 6081

Fitted to (18)

ECRON 2974/68 · GRANDIN CHASIS CTG-AA · GRANDIN F 72 NC 01 · GRANDIN F 72 RC 01 · HYPSON CHASIS CTG-AA · HYPSON HY 29 RF · MCX RF 29 TXT · SCHNEIDER CHASIS CTG-AA · SCHNEIDER SRF 290 · TECNIMAGEN 29 TXS REAL FLAT · TECNIMAGEN 2904 TF REAL FLAT · TECNIMAGEN CHASIS CTG-AA · TECNIMAGEN UVSH 29 TXS REAL FLAT · TRANS-CONTINENTS CHASIS CTG-AA · TRANS-CONTINENTS CHASIS S CTG-AA · TRANS-CONTINENTS TR 2972 SFT · TRANS-CONTINENTS TR 7529 NTX · TRANS-CONTINENTS TR 7529 RF
