HR 7962

type ST · family 1XP1 · 27.3 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

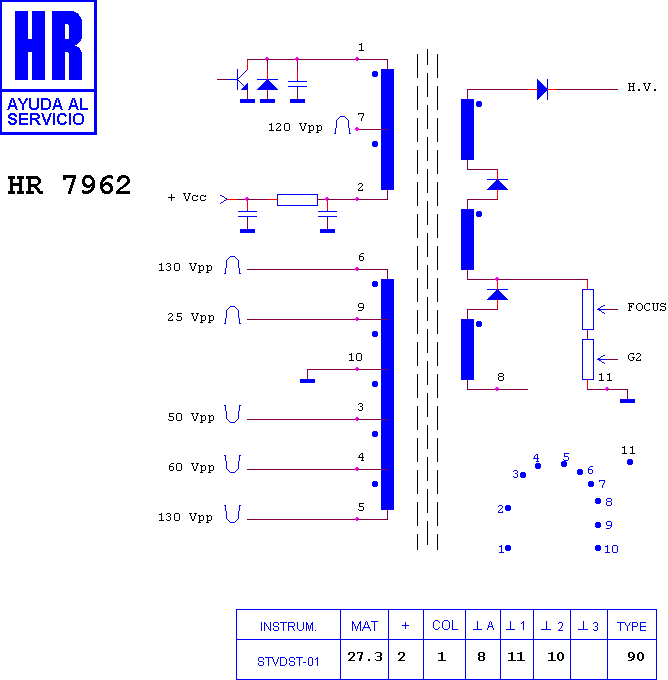

Schematic diagram for HR 7962
schematic

Manufacturer equivalents (24)

140 10634 · 140 17069 · 140 17074 · 31980 · 31981 · 31982 · 31983 · 31984 · 31985 · 31986 · 31987 · 31988 · 4806 140 17069 · 4806 140 17074 · 4822 140 10634 · AFS 333 · AT 2094/42 · DT 2094/42 · DV 2094/42-0 · FAT 30663 · KT 2011 · OV 2094/42 · OV 2094/42-0 · OV2094/42A

Fitted to (60)

PHILIPS 14 PT 1563 · PHILIPS 14 PT 1563/01 · PHILIPS 14 PT 1563/05 · PHILIPS 14 PT 1563/11 · PHILIPS 14 PT 1563/43 · PHILIPS 14 PT 1563/58 · PHILIPS 14 PT 212 A · PHILIPS 14 PT 2406/78 R · PHILIPS 14 PT 2682 · PHILIPS 14 PT 2682/77 B · PHILIPS 17 PT 1563 · PHILIPS 17 PT 1563/11 · PHILIPS 20 PT 222 A · PHILIPS 20 PT 224 B · PHILIPS 20 PT 224 B/77 · PHILIPS 20 PT 2682 · PHILIPS 20 PT 2682/77 B · PHILIPS 20 PT 2822 · PHILIPS 20 PT 2822/77 B · PHILIPS 21 PT 1563 · PHILIPS 21 PT 1663 · PHILIPS 21 PT 1663/01 · PHILIPS 21 PT 1663/05 · PHILIPS 21 PT 1663/07 · PHILIPS 21 PT 1663/11 · PHILIPS 21 PT 1663/43 · PHILIPS 21 PT 1663/58 · PHILIPS 21 PT 1663/60 · PHILIPS 21 PT 230 · PHILIPS 21 PT 232 A · PHILIPS 21 PT 2683 · PHILIPS 21 PT 2683/58 · PHILIPS 21 PT 4204 · PHILIPS 21 PT 4204/00 · PHILIPS 21 PT 4305 · PHILIPS 21 PT 4305/00 · PHILIPS 21 PT 4325 · PHILIPS 21 PT 4325/01 · PHILIPS 21 PT 4404 · PHILIPS 21 PT 4404/00 · PHILIPS 21 PT 4424/01 · PHILIPS 21 PT 4424/05 · PHILIPS 21 PT 4424/07 · PHILIPS 21 PT 4424/11 · PHILIPS 21 PT 4424/15 · PHILIPS 52 TA 4315 · PHILIPS 52 TA 4315/03 · PHILIPS 52 TA 4315/11 · PHILIPS CHASIS L 7 PLUS VA · PHILIPS CHASIS L 7.2 · PHILIPS CHASIS L 7.2 14" · PHILIPS CHASIS L 7.2 17" · PHILIPS CHASIS L 7.2 20" · PHILIPS CHASIS L 7.2 E AA · PHILIPS CHASIS L 9.2 A · PHILIPS CHASIS SL 7.2 E · PHONOLA 52 TA 4315 · PHONOLA 52 TA 4315/03 · PHONOLA 52 TA 4315/11 · PHONOLA CHASIS L 7.2 E AA

Search this part in the full database
