HR 7798

type SM · family 1WP1 · 27.6 kV maximum anode voltage · L° deflection · 4 windings · 461 g

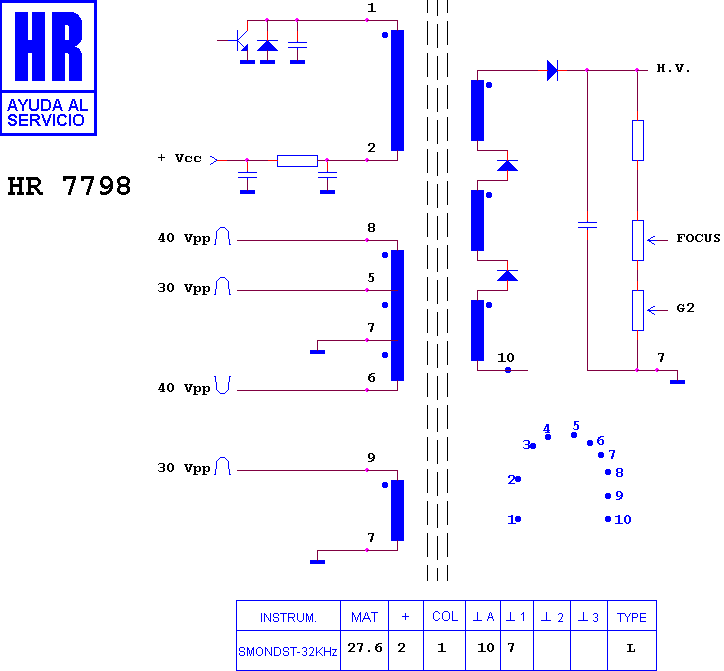

Schematic diagram for HR 7798
schematic

Manufacturer equivalents (12)

003101110 · 047 105 649 · 047 105 651 · 047 105 660 · 19-23190-002 · 47105649 · 47105651 · 47105660 · IP 14064 · MAT33117 · RO074 · TR074

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

NEC 3 D · NEC GS 2 A · NEC JC 1404 ED · NEC JC 1404 EE · NEC JC 1404 HMA · NEC JC 1404 HME · NEC JC 1404 HMED · NEC JC 1404 HMED 1 · NEC JC 1404 HMN · NEC JC 1404 R · NEC MONITOR · NEC MONITOR MULTISYNC · NEC MONITOR MULTISYNC 3 D

Search this part in the full database
