HR 7781

type ST · family 1XP1 · 27.7 kV maximum anode voltage · 90° deflection · 3 windings · 258 g

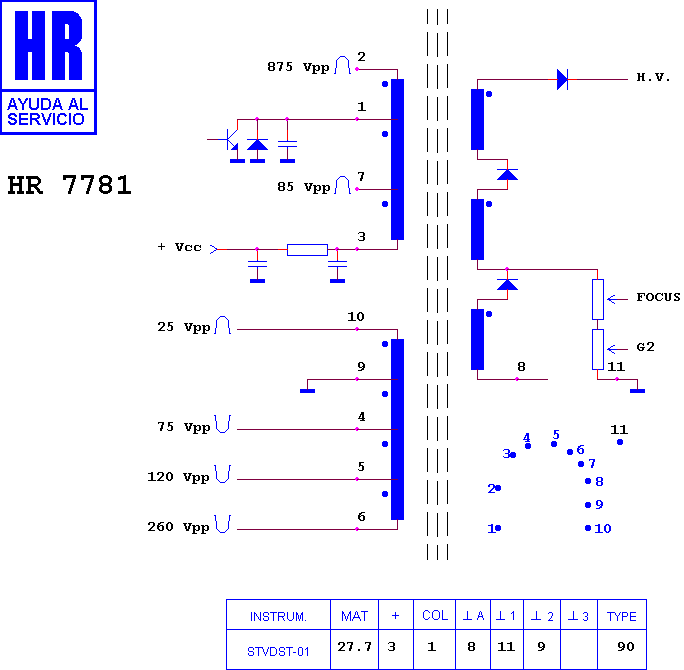

Schematic diagram for HR 7781
schematic

Manufacturer equivalents (25)

1142.5002 · 1142.5002 A · 1142.5002 C · 140 10442 · 20040 · 20041 · 3119 108 31330 · 3122 138 38530 · 3122 138 38531 · 3122 138 38532 · 38530 · 38531 · 38532 · 38533 · 38534 · 38535 · 4822 140 10442 · AT 2079/20 Z · AT 2079/26 · AT2079/20 · AT2079/20G · AT2079/36 · FAT30462 · HR 7781 · TRR 442

Fitted to (62)

ARI 43 ZY 3425 · ARI 43 ZY 3425/03 B · ARI 43 ZY 3425/08 B · ARI 43 ZY 3425/16 B · ARI 43 ZY 3425/22 B · PHILIPS 15 AB 3536 · PHILIPS 15 AB 3536/00 B · PHILIPS 15 AB 3536/13 B · PHILIPS 17 AB 3546 · PHILIPS 17 AB 3546/00 B · PHILIPS 17 AB 3546/01 B · PHILIPS 17 AB 3546/13 B · PHILIPS 17 HT 1340 · PHILIPS 17 HT 1340/00 Z · PHILIPS 17 HT 1340/01 B · PHILIPS 17 HT 1340/01 Z · PHILIPS 17 HT 1340/05 Z · PHILIPS 17 HT 1340/20 Z · PHILIPS 17 HT 1340/21 B · PHILIPS 17 HT 1340/21 Z · PHILIPS 17 HT 1340/25 Z · PHILIPS 17 HT 1349 · PHILIPS 17 HT 1349/01 B · PHILIPS 17 HT 1349/21 B · PHILIPS 17 HT 1540 · PHILIPS 17 HT 1540/00 B · PHILIPS 17 HT 1540/05 B · PHILIPS 17 HT 1540/20 B · PHILIPS 17 HT 1540/25 B · PHILIPS 17 HT 1540/45 B · PHILIPS 17 HT 1549 · PHILIPS 17 HT 1549/00 B · PHILIPS 17 HT 1549/05 B · PHILIPS 17 HT 1549/20 B · PHILIPS 17 HT 1549/25 B · PHILIPS 17 HT 1549/33 B · PHILIPS 38 ZY 3325 · PHILIPS 38 ZY 3325/03 B · PHILIPS 38 ZY 3325/08 B · PHILIPS 38 ZY 3325/16 B · PHILIPS 38 ZY 3325/22 B · PHILIPS 43 ZY 3425 · PHILIPS 43 ZY 3425/03 B · PHILIPS 43 ZY 3425/08 B · PHILIPS 43 ZY 3425/16 B · PHILIPS 43 ZY 3425/22 B · PHILIPS CARR· · PHILIPS CHASIS ANUBIS · PHILIPS CHASIS ANUBIS B · PHILIPS CHASIS ANUBIS B 14 · PHILIPS CHASIS ANUBIS B 20 · PHILIPS CHASIS ANUBIS B AA · PHILIPS MATISSE · PHONOLA 38 ZY 3325/03 B · PHONOLA 38 ZY 3325/08 B · PHONOLA 38 ZY 3325/16 B · PHONOLA 38 ZY 3325/22 B · PHONOLA 43 ZY 3425 · PHONOLA 43 ZY 3425/03 B · PHONOLA 43 ZY 3425/08 B · PHONOLA 43 ZY 3425/16 B · PHONOLA 43 ZY 3425/22 B
