HR 7695

type SM · family 1WP1 · 23.8 kV maximum anode voltage · H° deflection · 5 windings · 474 g

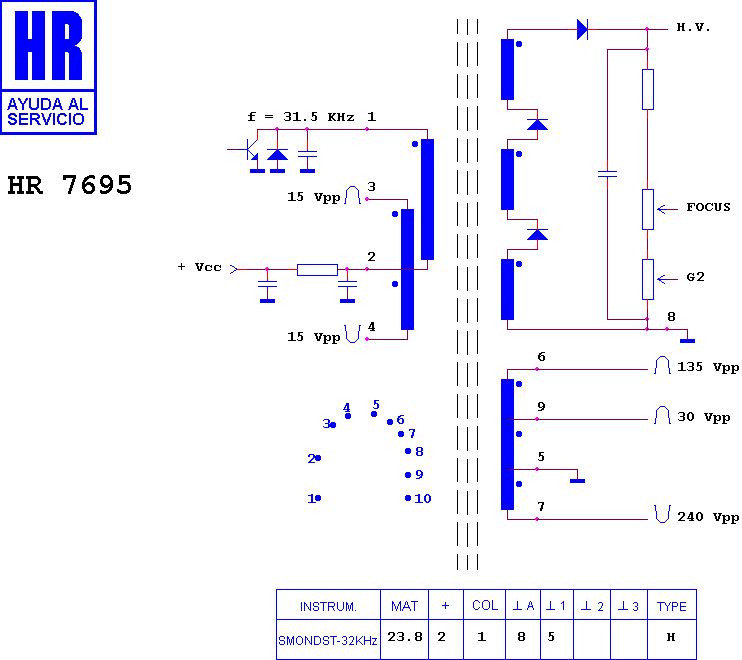

Schematic diagram for HR 7695
schematic

Manufacturer equivalents (16)

2437436 · 2437462 · A 2437462 · A2437436 · DNF-FN 1419 · DNF-FN 1419 A · DNF-FN1403 · FLSH24 · FN 1419 · FN 1419 A · FN1403 · KFS 60807 A · KFS 60854 · KFS 61240 · KFS 61254 · MCF36634

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (35)

AMA CM 8489 GX · AMA MONITOR · AURORA MONITOR · AURORA MONITOR AURORA VISION · AURORA SM 483 C · DAESUN 1448 · DAESUN MONITOR · DAYTRON DT 14 SV 3 · DAYTRON MONITOR · DIGITAL 1448 T · DIGITAL MONITOR · DIGITAL VGE 1448 T · EMC EM 1428 · EMC MONITOR · EVERVIEW MONITOR · EVERVIEW TCM 0450 · FIVE STAR FS 4950 NI · FIVE STAR MONITOR · HURRICANE MONITOR · HURRICANE MT 14 V 39 · KDS-KOREA DATA SYSTEMS KD 1440 N · KDS-KOREA DATA SYSTEMS MONITOR · ORCHESTRA BUGLE · ORCHESTRA MONITOR · PLEXTOR MONITOR · PLEXTOR PLEX 28 NI · UIS 1428 · UIS MONITOR · VIDE MONITOR · VIDE V 4960 · VISION 1400 · VISION MONITOR · VOXSON D 1428 · VOXSON MO-D 1428 · VOXSON MONITOR
