HR 7692

3 windings

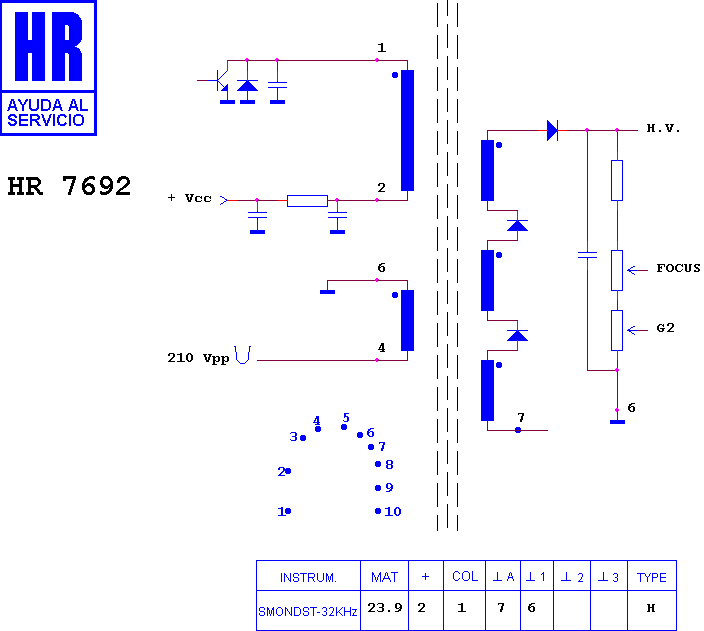

Schematic diagram for HR 7692
schematic

Manufacturer equivalents (9)

2385204600 · 39 L 1025 AZ · 391025 A · 79 A 327-7 · ETF 39 L 1025 AZ · FEA 033 · FEA033A · FEA033B · IP 14107

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (15)

A.O.C. CM 335 · A.O.C. CMLB 335 · A.O.C. M 616 · A.O.C. MONITOR · ILUSION 1428 NI · ILUSION ITV 1428 NI · ILUSION MONITOR · JEAN JD 144 C · JEAN JD 144 J · JEAN MONITOR · JEAN TC 3309 · MARVE MONITOR · MARVE TC 3309 · VIEWSONIC MONITOR · VIEWSONIC V 641-1 M
