HR 7686

type SM · family 1WP1 · 27.7 kV maximum anode voltage · H° deflection · 4 windings · 461 g

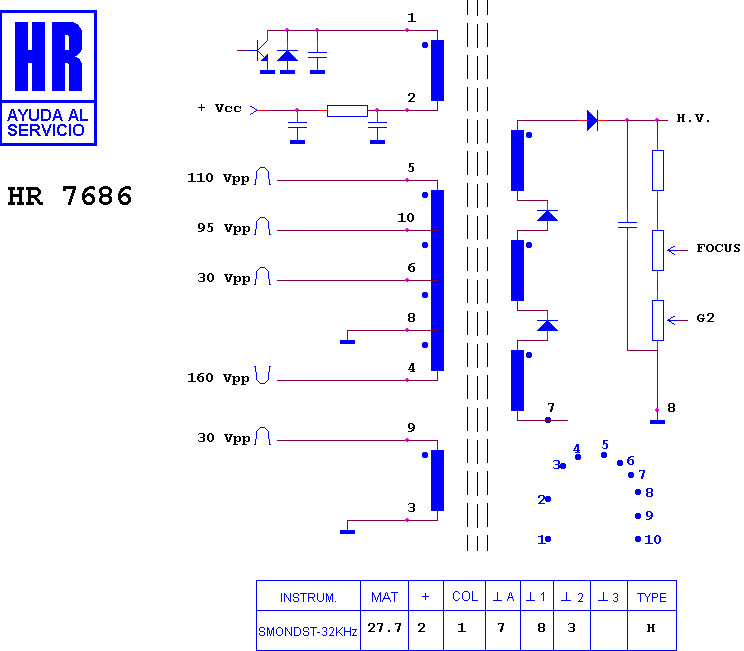

Schematic diagram for HR 7686
schematic

Manufacturer equivalents (19)

003141062 · 39 L 470 AZT · 39470A · 730 312 1424 · BSC 23-0374 · BSC 23-0374 T · BSC 23-03749 · BSC23-2949 · BSC23-2952 · BSC24N0811 · CF 0536 · ETF 39 L 470 AZT · FEA 063 · FEA 063 B · IP 14059 · LCE CF 0536 · MAT33095 · RO286 · TR298

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7641

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (37)

BOSCH MO 14 · BOSCH MONITOR · CONCORD MD 14 · CONCORD MD 16 · CONCORD MONITOR · DAWA MONITOR · DAWA TC 374 · EMC A 91 · EMC EM 1428 · EMC EM 1428 A · EMC EM 1428 T · EMC MONITOR · ESSEX EM 1428 T · ESSEX MONITOR · FOXEN EM 1428 · FOXEN MONITOR · HYUNDAI CHM 438 EV · HYUNDAI HL 5848 · HYUNDAI MONITOR · LIKON MONITOR · LIKON SRC 1452 L · MASONIC MONITOR · MASONIC SRC 1451 · TRISTAR MONITOR · TRISTAR TY 7448 · TWV EM 1428 T · TWV MONITOR · UIS 1428 SV · UIS EDI 1428 SV · UIS MONITOR · UTC 8314 S · UTC MONITOR · VARIOS FABRICANTES EM 1428 T · VARIOS FABRICANTES MONITOR · VGART 1428 · VGART EM 1428 · VGART MONITOR

Search this part in the full database
