HR 7505

type ST · family 1NP · 22.7 kV maximum anode voltage · 90° deflection · 3 windings · 259 g

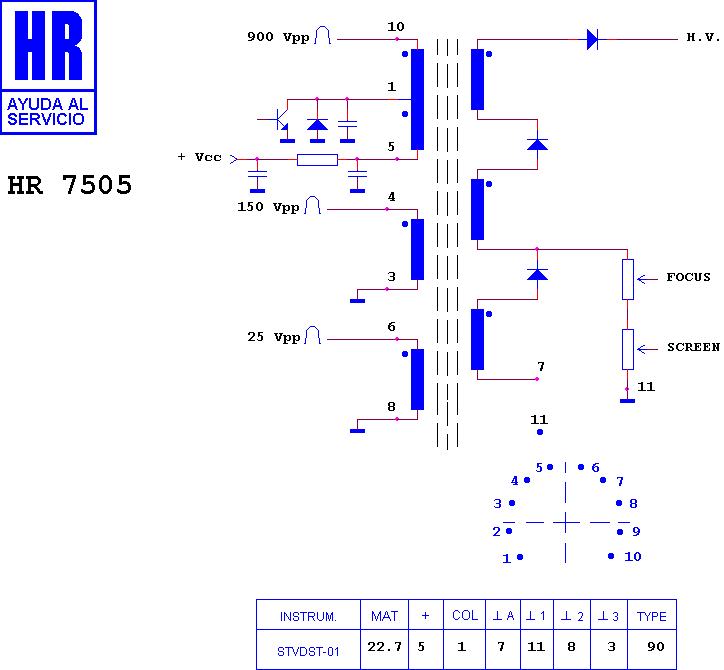

Schematic diagram for HR 7505
schematic

Manufacturer equivalents (74)

003071004 · 003071072 · 1142.0405 · 1142.1385 · 1142.1385A · 138 36690 · 138 37260 · 138 37261 · 138 37262 · 138 37263 · 140 10282 · 140 10326 · 240120.4078 · 3071004 · 3122 138 36690 · 3122 138 36691 · 3122 138 36692 · 3122 138 36693 · 3122 138 36694 · 3122 138 36695 · 3122 138 36696 · 3122 138 37260 · 3122 138 37261 · 3122 138 37262 · 3122 138 37263 · 3122 138 37264 · 3122 139 37261 · 312213836697 · 312213836698 · 312213836699 · 312213837265 · 312213837266 · 312213837267 · 312213837268 · 312213837269 · 3128 138 37263 · 36690 · 36691 · 36692 · 36693 · 36694 · 36695 · 36696 · 36697 · 36698 · 36699 · 36892 · 37260 · 37261 · 37262 · 37263 · 37264 · 37265 · 37266 · 37267 · 37268 · 37269 · 38190 · 4812 140 10282 · 4812 140 10326 · 4822 140 10282 · 4822 140 10326 · AT2079/37261 · BSC 1006 · BSC25-0711 · CF 1 · CF1014 · FAT3819 · KN3819 · ME/6337-00 · RO 050 · RO 50 · TR 050 · TRR 326

Fitted to (58)

ARI 37 KF 1140 · GRANADA 14 C 051 · GRANADA C 14 CP 1 · GRANADA D 14 DV 1 · PHILIPS 14 CF 1014 · PHILIPS 14 CF 1014/00 S · PHILIPS 14 CF 1014/01 L · PHILIPS 14 CF 1014/01 S · PHILIPS 14 CF 1014/02 L · PHILIPS 14 CF 1014/02 R · PHILIPS 14 CF 1014/02 S · PHILIPS 14 CF 1014/05 B · PHILIPS 14 CF 1014/05 R · PHILIPS 14 CF 1014/05 S · PHILIPS 14 CF 1014/07 S · PHILIPS 14 CF 1014/10 F · PHILIPS 14 CF 1014/10 L · PHILIPS 14 CF 1014/10 S · PHILIPS 14 CF 1014/10 X · PHILIPS 14 CF 1014/22 R · PHILIPS 14 CF 1014/22 S · PHILIPS 14 CF 1014/50 R · PHILIPS 14 CF 1014/50 S · PHILIPS 14 CF 1014/57 R · PHILIPS 14 CF 1014/57 S · PHILIPS 14 CF 1014/75 B · PHILIPS 14 CF 1014/75 L · PHILIPS 14 CF 1014/75 R · PHILIPS 14 CF 1014/75 S · PHILIPS 14 CF 1114 · PHILIPS 14 CF 1114/00 B · PHILIPS 14 CF 1114/01 B · PHILIPS 14 CF 1114/02 B · PHILIPS 14 CF 1114/05 B · PHILIPS 14 CF 1114/10 B · PHILIPS 14 CF 1114/22 B · PHILIPS 14 CF 1114/75 B · PHILIPS 14 CF 1114/79 S · PHILIPS 16 CF 1016 · PHILIPS 16 CF 1016/50 S · PHILIPS 16 CF 1016/57 S · PHILIPS 16 CF 1016/59 S · PHILIPS 16 CF 1016/93 S · PHILIPS 37 CF 1014 · PHILIPS 37 KF 1140 · PHILIPS CHASIS CF 1 · PHILIPS CHASIS F 1 · PHILIPS GRAFIC II · PHILIPS LOTTO · PHILIPS PHILETTA · PHONOLA 37 KF 1141 · PHONOLA 37 KF 1141/06 R · PHONOLA 37 KF 1141/08 R · PYE 14 CF 1014 · PYE 14 CF 1114 · PYE 37 KF 1140 · PYE 37 KF 1140/05 L · PYE CHASIS CF 1
