HR 7478

type ST · family 1XP1 · 20.4 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

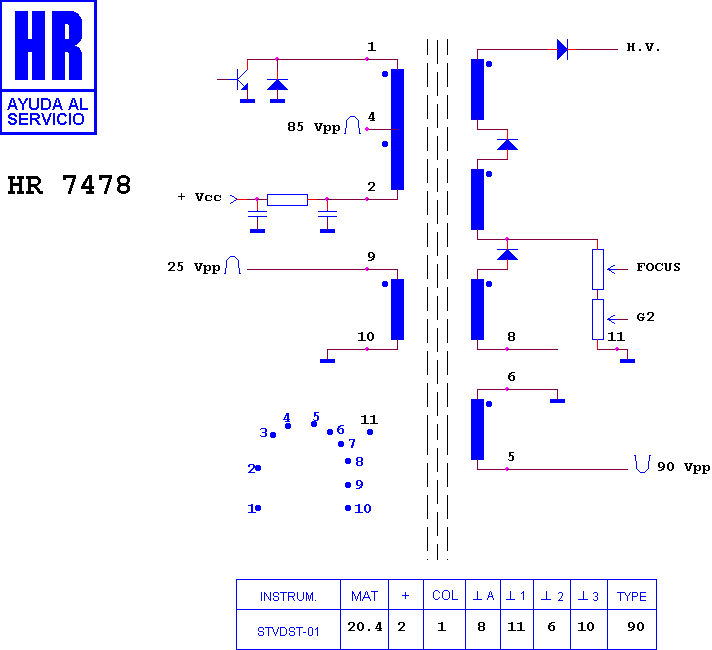

Schematic diagram for HR 7478
schematic

Manufacturer equivalents (21)

00 D-3-508-003 · 00 D-3-508-003 PL1 · 00 D-3-515-001 PL1 · 003072022 · 003081021 · 003081022 · 06 D-3-508-003 · 3122 138 37780 · 3122 138 37781 · 3122 138 37782 · 3122 138 37783 · 3122 138 37784 · 3122 138 37785 · 3122 138 37786 · AT 2079/99 · FAT 30096 · FAT 30151 · HR 7478 · KN 30096 · TR 4682 · TR 4689

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8329 · HR 7164 · HR 7166 · HR 6383 · HR 7549

Fitted to (16)

FERGUSON-THORN-EMI 36 K 3 · FERGUSON-THORN-EMI 36 K 6 · FERGUSON-THORN-EMI 41 H 2 · FERGUSON-THORN-EMI 41 H 3 · FERGUSON-THORN-EMI 51 K 3 · FERGUSON-THORN-EMI 51 P 7 · FERGUSON-THORN-EMI 51 P 7 GREY · FERGUSON-THORN-EMI 51 P 8 · FERGUSON-THORN-EMI CHASIS TX 78 · FERGUSON-THORN-EMI CHASIS TX 98 · FERGUSON-THORN-EMI CHASIS TX 99 · FERGUSON-THORN-EMI E 51 P 7 · FERGUSON-THORN-EMI J 51 P 8 · FERGUSON-THORN-EMI TR 4178 · FERGUSON-THORN-EMI TR 4187 · FERGUSON-THORN-EMI TR 4682
