HR 7314

type ST · family 1OS · 18 kV maximum anode voltage · 110° deflection · 2 windings · 262 g

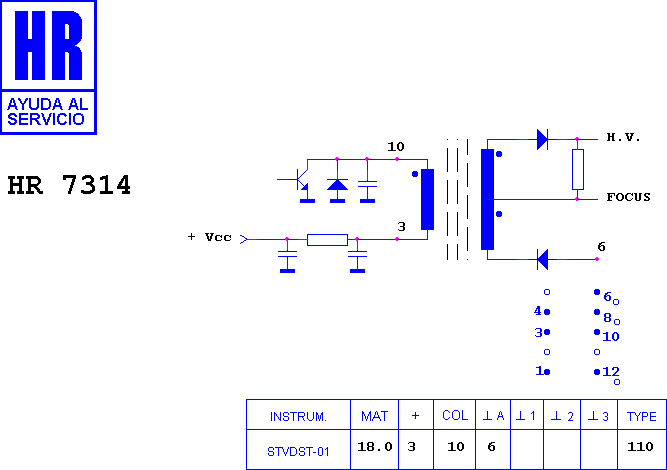

Schematic diagram for HR 7314
schematic

Manufacturer equivalents (2)

AT 90/25/05 F · ME/6029-00

Fitted to (32)

TELEFUNKEN 1111 · TELEFUNKEN 1310 · TELEFUNKEN 1311 · TELEFUNKEN 1320 · TELEFUNKEN 1321 · TELEFUNKEN 1340 · TELEFUNKEN 1410 · TELEFUNKEN 15 · TELEFUNKEN 16 · TELEFUNKEN 21 · TELEFUNKEN 2420 · TELEFUNKEN 2440 · TELEFUNKEN 2535 · TELEFUNKEN 2540 · TELEFUNKEN 2560 · TELEFUNKEN CHASIS 517-21 · TELEFUNKEN CHASIS 615 A 2 · TELEFUNKEN CHASIS 615 C 1 · TELEFUNKEN CS 2420 · TELEFUNKEN CS 2440 · TELEFUNKEN CS 2535 · TELEFUNKEN CS 2540 · TELEFUNKEN CS 2560 · TELEFUNKEN MPR 15 · TELEFUNKEN MR 16 · TELEFUNKEN MR 21 · TELEFUNKEN PALCOLOR CS · TELEFUNKEN PALCOLOR MPR · TELEFUNKEN PALCOLOR MR · TELEFUNKEN PALCOLOR SP · TELEFUNKEN SP 21 · TELEFUNKEN V 2440
