HR 7303

type ST · family 1OS · 17.7 kV maximum anode voltage · 110° deflection · 2 windings · 265 g

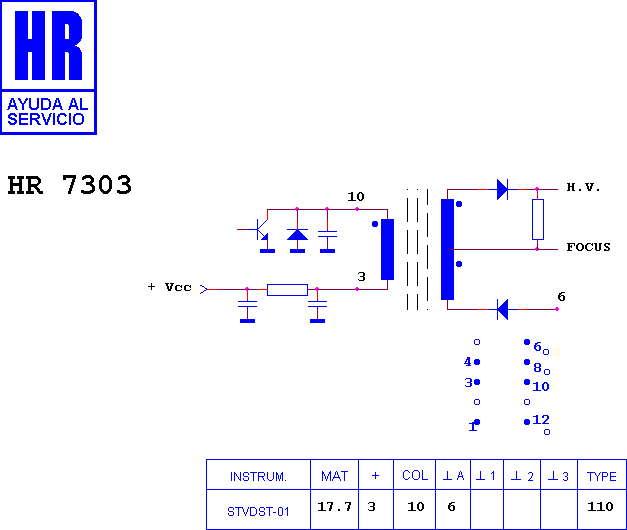

Schematic diagram for HR 7303
schematic

Manufacturer equivalents (23)

210-0033-125 · 210-0331-250 · 309 311 002 · 309 311 003 · 309 311 944 · 309 311 954 · 40317-07 · 40317-22 · 4090 · 473 035 00 · 473 036 00 · 473100.D6/P1 · 47310036 · 534 TX 0432 · AT 90/23/06 F · AT 90/25/15 F · AT 90/7 PINOS · FAT3550 · KN3550 · RO 083 · RO 83 · TR1057 · TVC/54

Fitted to (41)

IMPERIAL 14 C 23 · IMPERIAL 16 C 21 · IMPERIAL 16 C 23 · IMPERIAL 16 C 43 · IMPERIAL 20 C 13 · IMPERIAL 20 C 73 · IMPERIAL 20 C 83 · IMPERIAL ALASKA A.R. · IMPERIAL ALASKA ANT. · IMPERIAL ALASKA B.M. · IMPERIAL ALASKA N.O. · IMPERIAL BRISTOL A.A. · IMPERIAL BRISTOL B.B. · IMPERIAL BRISTOL B.S. · IMPERIAL DETROIT A.N. · IMPERIAL ONTARIO AA-BB · IMPERIAL ONTARIO AM-AR · IMPERIAL ONTARIO B.B. · TELEFUNKEN 1310 · TELEFUNKEN 1410 · TELEFUNKEN 2210 · TELEFUNKEN 3200 · TELEFUNKEN 3202 · TELEFUNKEN 3210 · TELEFUNKEN 3290 · TELEFUNKEN 415 · TELEFUNKEN 4290 · TELEFUNKEN 6210 · TELEFUNKEN CHASIS 415 · TELEFUNKEN CHASIS 415 STEREO · TELEFUNKEN CHASIS 801 · TELEFUNKEN CHASIS 802 · TELEFUNKEN CHASIS 802 A · TELEFUNKEN PALCOLOR · TELEFUNKEN PALCOLOR V · TELEFUNKEN SP 21 · TELEFUNKEN V 2210 · TELEFUNKEN V 3210 · TELEFUNKEN V 3290 · TELEFUNKEN V 4290 · TELEFUNKEN V 6210
