HR 7206

type ST · family 1AP1 · 17.5 kV maximum anode voltage · 90° deflection · 3 windings · 370 g

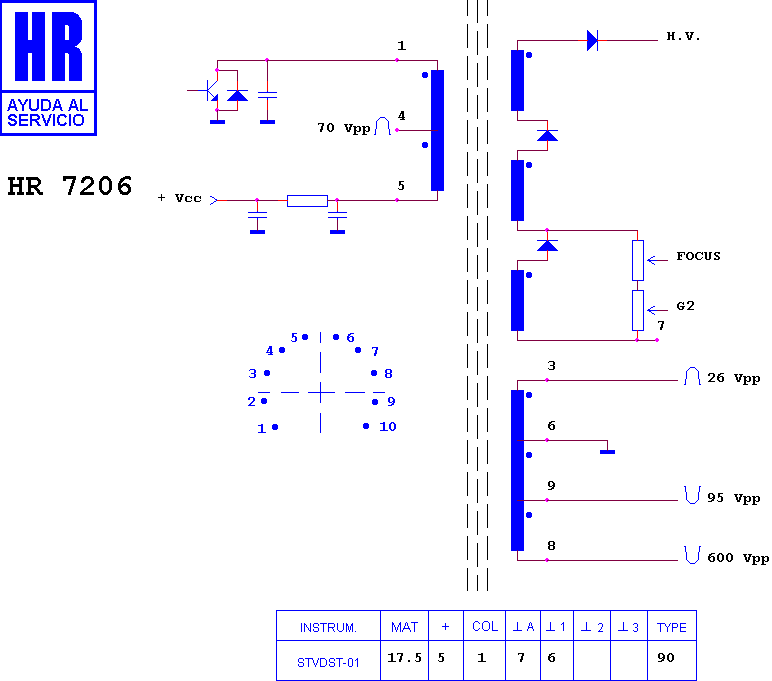

Schematic diagram for HR 7206
schematic

Manufacturer equivalents (3)

2433171 · 2433171 C · 433171

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.
