HR 7154

type ST · family 1NP1 · 17.9 kV maximum anode voltage · 90° deflection · 278 g

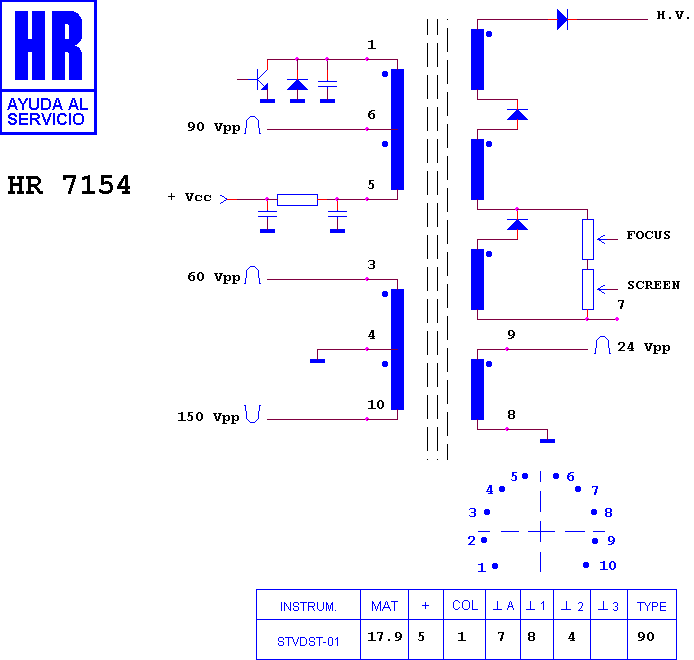

Schematic diagram for HR 7154
schematic

Manufacturer equivalents (6)

2434081 · 4515 88 52 · 471282.00 · 472895.00 · 941237 · AFS 329

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.
