HR 7153

type ST · family 1AP2 · 19.9 kV maximum anode voltage · 90° deflection · 4 windings · 278 g

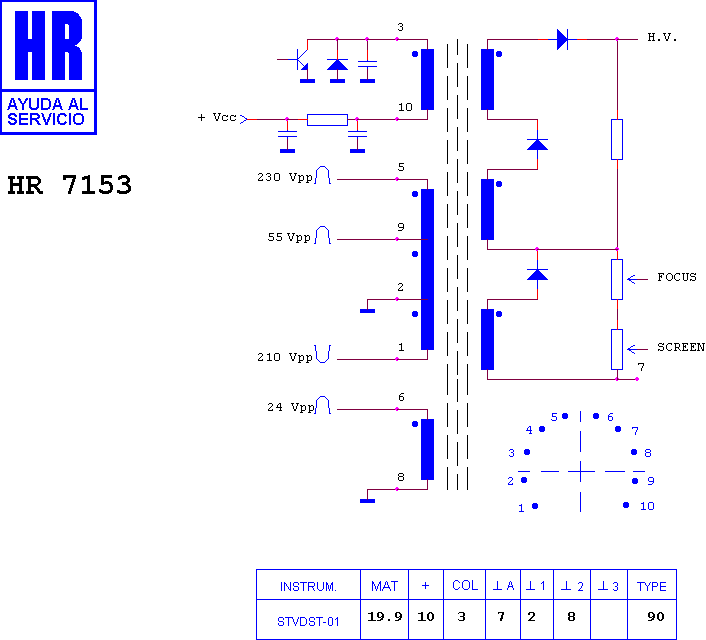

Schematic diagram for HR 7153
schematic

Manufacturer equivalents (7)

094-01048/0.5 · 094-01048/1.3 · 1192.0237 · 94-01048/0.5 · 94-01048/1.3 · HR 7153 · HR 7153-01

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

SANYO CEP 2181 · SANYO CHASIS ED 0 · SANYO CHASIS ED 0 90§
