HR 7052

type ST · family 1AP2 · 24 kV maximum anode voltage · 110° deflection · 4 windings · 324 g

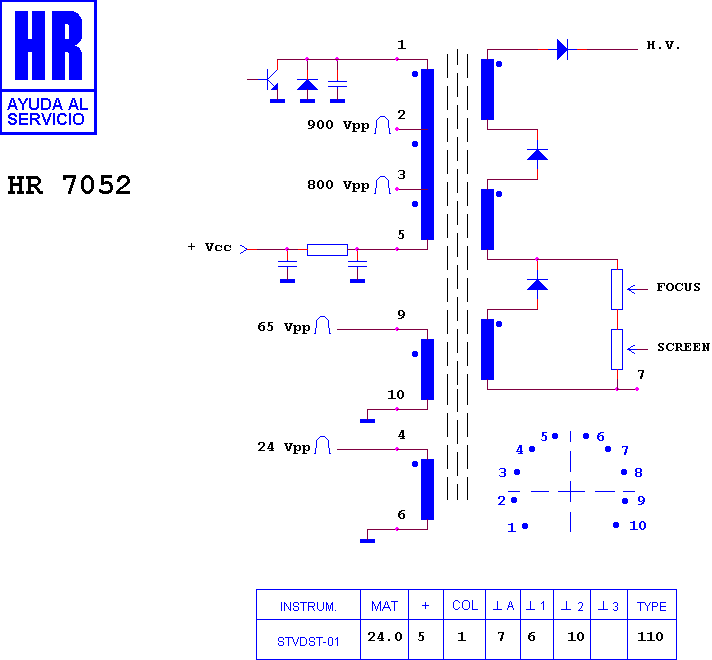

Schematic diagram for HR 7052
schematic

Manufacturer equivalents (10)

1105.0095 · 1105.0097 · 1105.0245 · 1105.0247 · DS 01 · DS 02 · DS 1 · DS 2 · ME/6036-00 · TDS 124

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

MIVAR 14 C 1 L · MIVAR 14 C 1 V · MIVAR 14 C 2 V · MIVAR 14 M 3 · WATT-COLOR K2 ORO
