HR 7001

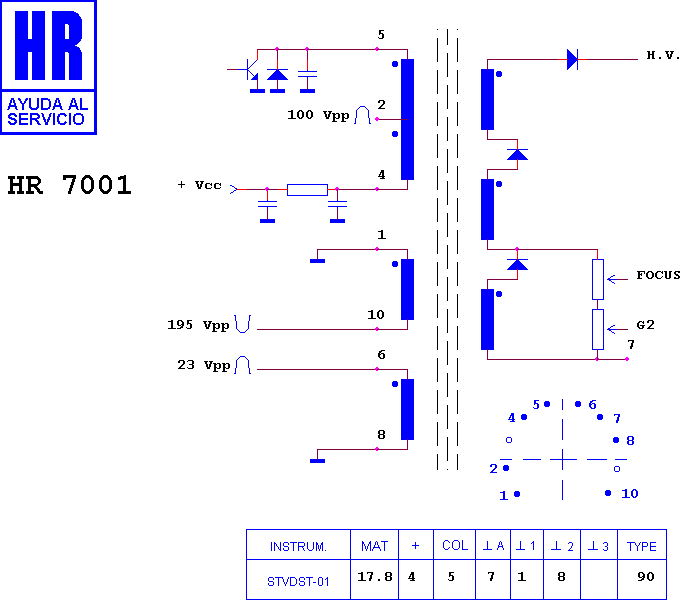

Schematic diagram for HR 7001
schematic

Manufacturer equivalents (1)

HR 7001

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

EMERSON CHASIS 110 H · EMERSON TE 020 · EMERSON TE 020 E · EMERSON TE 020 MD · EMERSON TE 025 E · TEXONIC CHASIS TE 1-A · TEXONIC TE 020 · TEXONIC TE 020 MD
