HR 6709

25.9 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

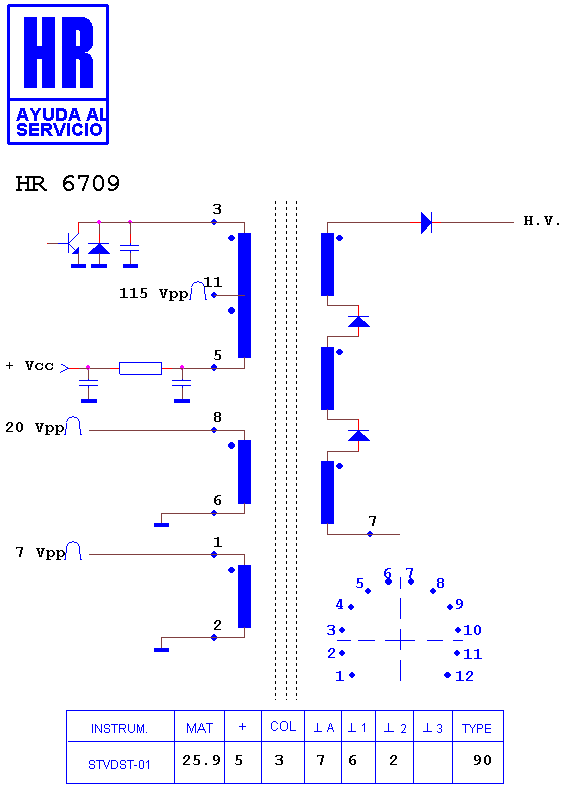

Schematic diagram for HR 6709
schematic (archived)

Manufacturer equivalents (2)

231078 · 2G25030-A1B

Fitted to (45)

RCA CHASIS CTC 178 J · RCA CHASIS CTC 178 J 2 · RCA CHASIS CTC 178 L · RCA CHASIS CTC 178 L 2 · RCA CHASIS CTC 178 LA · RCA CTC 178 J · RCA CTC 178 J 2 · RCA CTC 178 L · RCA CTC 178 L 2 · RCA P 46733 AT · RCA P 46733 ATLX 1 · RCA P 46733 ATLX 2 · RCA P 46734 BADX 2 · RCA P 46734 BALX 1 · RCA P 46734 BALX 2 · RCA P 46734 DADX 1 · RCA P 46771 ATLX 1 · RCA P 46771 ATLX 2 · RCA P 52754 ATDX 1 · RCA P 52754 ATLX 1 · RCA P 52754 ATLX 2 · RCA P 52755 BADX 1 · RCA P 52755 BADX 2 · RCA P 52755 BALX 1 · RCA P 52755 BALX 2 · RCA P 52771 ATDX 1 · RCA P 52771 ATDX 2 · RCA P 52771 ATJX 1 · RCA P 52771 ATLX 1 · RCA P 52771 ATLX 2 · RCA P 56740 BGDX 1 · RCA P 56740 BGLG 1 · RCA P 60101 EBLG 1 · RCA P 60101 EBLG 2 · RCA P 60755 ATLG 1 · RCA P 60755 ATLG 3 · RCA P 60756 BADX 1 · RCA P 60756 BADX 2 · RCA P 60756 BALG 1 · RCA P 60756 BALG 2 · RCA PS 52662 ADX 2 · RCA PS 52662 DX 1 · RCA PS 52662 DX 2 · RCA PS 52662 LX 1 · RCA PS 52662 LX 2
