HR 6707

44.3 kV maximum anode voltage · H° deflection · 4 windings · 410 g

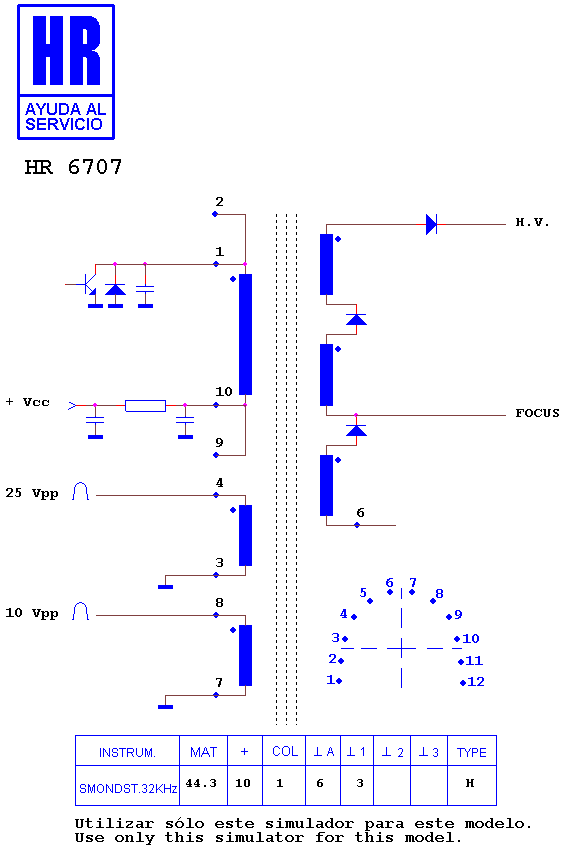

Schematic diagram for HR 6707
schematic (archived)

Manufacturer equivalents (14)

15383-30B · 1538330A · 1547243A · 1547243B · 243861 · 248510 · 251459 · PN1538330A · PN15472-430 · PN15472-43A · XX15383-30B · XX15472-430 · XX15472-43A · XX15472-43B

Fitted to (39)

RCA CHASIS CTC 210 CA · RCA CHASIS CTC 210 DB · RCA CHASIS CTC 211 A · RCA CHASIS MMC 101 CC · RCA CHASIS MMC 101 CE · RCA CHASIS MMC 101 GCE · RCA CHASIS MMC 102 G · RCA CTC 210 CA · RCA CTC 210 DB · RCA CTC 211 A · RCA D 36 TF 20 JX 1 (DB) · RCA D 36 TF 30 JX 1 (DB) · RCA D 36120 JX 1 (CA) · RCA D 52120 JX 1 (A) · RCA D 52120 YX 1 (A) · RCA D 52130 JX 1 (A) · RCA D 52130 YX 1 (A) · RCA D 61130 JX 1 (A) · RCA D 61130 YX 1 (A) · RCA MM 32110 JX 1 (GCE) · RCA MM 36100 · RCA MM 36100 JX 1 (CC) · RCA MM 36110 JX 1 (GCE) · RCA MM 52110 JX 1 (G) · RCA MM 52110 JX 2 (G) · RCA MM 61110 JX 1 (G) · RCA MM 61110 JX 2 (G) · RCA MMC 101 CC · RCA MMC 101 CE · RCA MMC 101 GCE · RCA MMC 102 A · RCA MMC 102 G · RCA PS 32800 HRJX 1 (CE) · RCA PS 32810 JX 1 (CE) · RCA PS 32810 JX 1 (GCE) · RCA PS 36800 HRJX 1 (CE) · RCA PS 36810 JX 1 (GCE) · RCA PS 52810 JX 1 (G) · RCA PS 61810 JX 1 (G)
