HR 6688

type ST · family 1BS2 · 31.8 kV maximum anode voltage · 110° deflection · 361 g

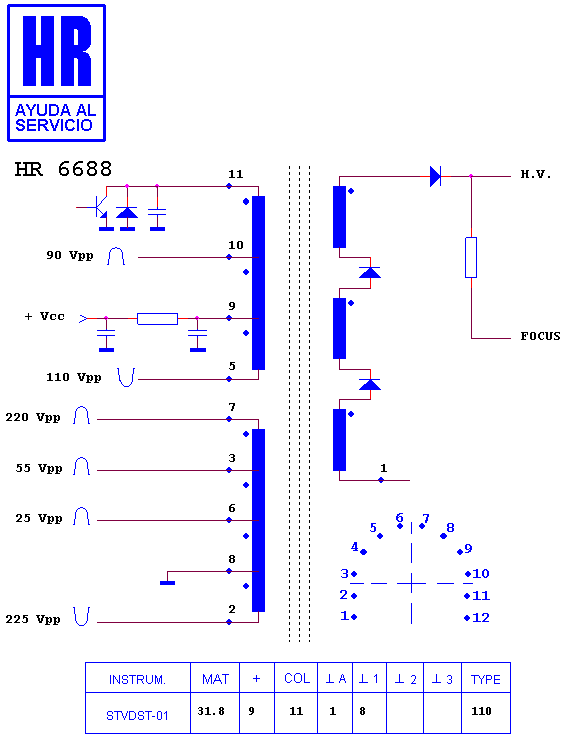

Schematic diagram for HR 6688
schematic (recovered)

Manufacturer equivalents (9)

29201.029.62 · 29201.029.69 · 29221.029.62 · 29221.029.6200 · 29221.029.69 · 29221.029.6900 · M 29201.029.69 · M 29221.029.69 · M29201.029.62

Fitted to (31)

GRUNDIG 61-1690 DPL · GRUNDIG 61-1690 TOP/LOG · GRUNDIG 62-760 · GRUNDIG 70-1690 TOP LOG · GRUNDIG 72-760 TXT · GRUNDIG 72-760/8 TXT · GRUNDIG 72-7608 TXT · GRUNDIG 7276 O TXT · GRUNDIG 7277 TXT · GRUNDIG 872 TXT · GRUNDIG 872/8 TXT · GRUNDIG CHASIS CUC 6330 · GRUNDIG CHASIS CUC 6331 · GRUNDIG CHASIS CUC 6369 · GRUNDIG CHASIS CUC 6469 · GRUNDIG M 61-1690 DPL · GRUNDIG M 61-1690 TOP/LOG · GRUNDIG M 70-1690 DPL · GRUNDIG M 70-1690 TOP LOG · GRUNDIG SE 7277 TXT · GRUNDIG ST 72-760 · GRUNDIG ST 72-760 TXT · GRUNDIG ST 72-760/8 TXT · GRUNDIG ST 72-7608 TXT · GRUNDIG ST 7276 O TXT · GRUNDIG ST 872 TXT · GRUNDIG ST 872/8 TXT · GRUNDIG SUPER COLOR M · GRUNDIG SUPER COLOR SE · GRUNDIG SUPER COLOR ST · GRUNDIG SYDNEY ST
