HR 6677

type ST · family 1TP · 48.9 kV maximum anode voltage · 110° deflection · 392 g

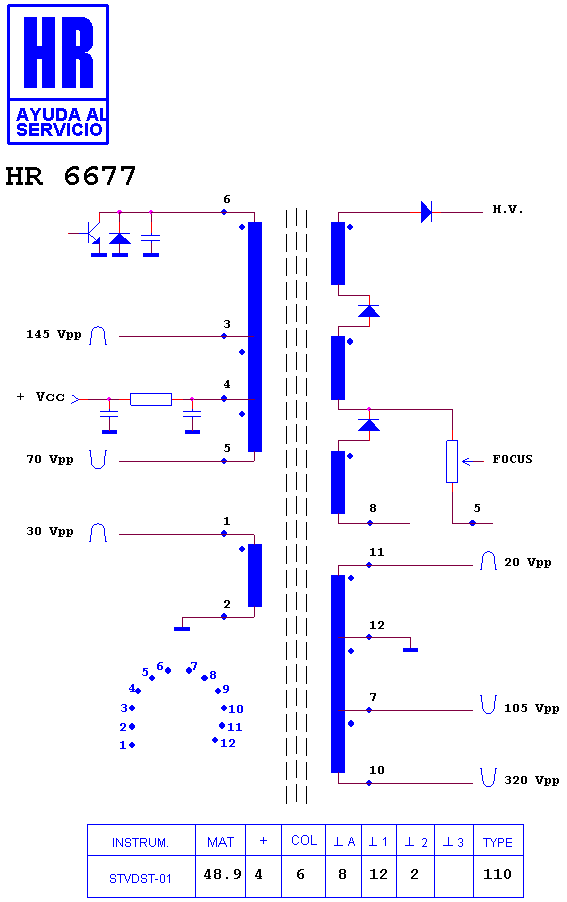

Schematic diagram for HR 6677
schematic (recovered)

Manufacturer equivalents (9)

1-439-339-00 · 1-439-339-12 · 1-439-339-13 · 1-439-339-14 · 143933911 · 143933915 · 143933921 · 143933922 · 143933931

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

SONY KV 25 DXR · SONY KV 25 XBR · SONY KV 25 XBRMK 2 · SONY KV 2511 CR · SONY KX 27 HG 1 · SONY KX 27 HG 2 · SONY MONITOR · SONY PVM 2730 QM
