HR 6648

type SM · family 1BS1 · 30.8 kV maximum anode voltage · L° deflection · 4 windings · 367 g

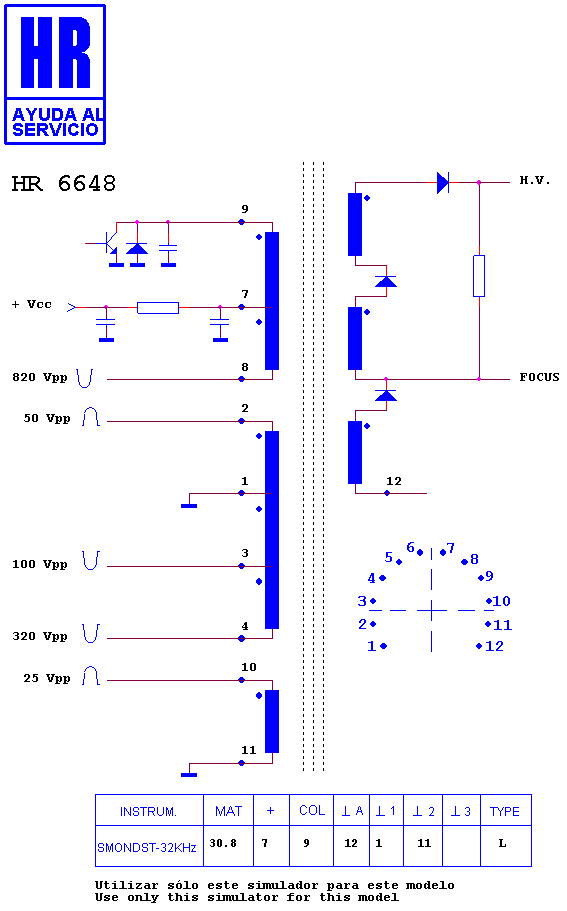

Schematic diagram for HR 6648
schematic

Manufacturer equivalents (6)

105213.10 · 10641600 · 40325-46 · 40325-57 · FAT30734 · HR 6648

Fitted to (21)

TELEFUNKEN RP 740 · TELEFUNKEN RP 744 E · TELEFUNKEN RP 844 E · THOMSON 44 RW 65 ES · THOMSON 44 RW 65 US · THOMSON 46 RH 40 E · THOMSON 46 RH 40 U · THOMSON 46 RH 44 E · THOMSON 46 RH 44 U · THOMSON 52 RH 40 E · THOMSON 52 RH 40 U · THOMSON 52 RH 44 E · THOMSON 52 RH 64 E · THOMSON 52 RW 64 E · THOMSON 52 RW 65 ES · THOMSON 52 RW 76 EW · THOMSON 52 RW 76 UW · THOMSON 52 RW 77 UW · THOMSON 52 RW 77 WS · THOMSON CHASIS ICC 19 · THOMSON RP 740
