HR 6549

type ST · family 1IP · 35.4 kV maximum anode voltage · 110° deflection · 6 windings · 430 g

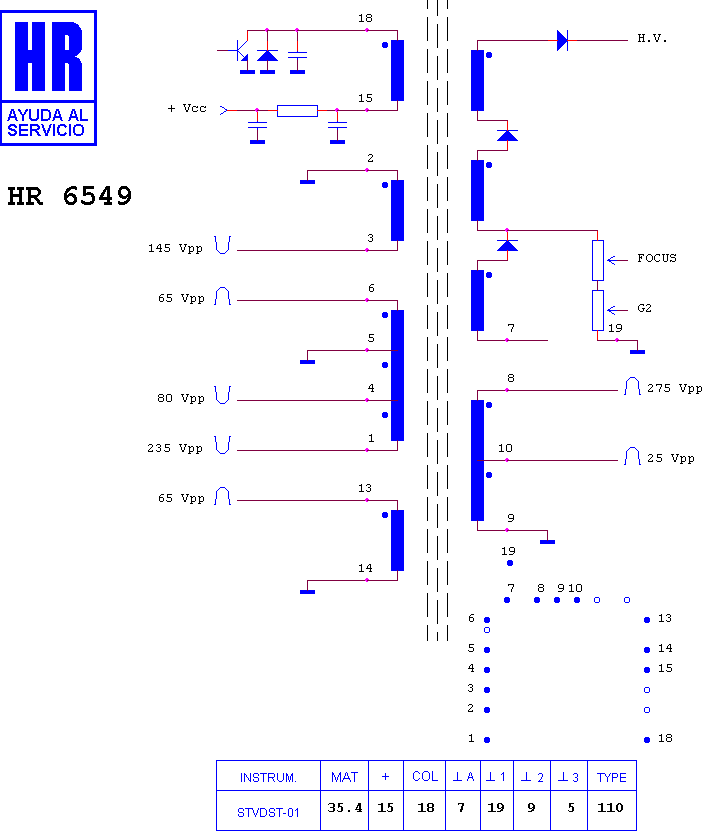

Schematic diagram for HR 6549
schematic

Manufacturer equivalents (14)

3122 138 38220 · 3122 138 38221 · 3122 138 38222 · AT 2077/38 · AT 2092/29 · AT 2092/31362 · CE 4188-002 JI · CE 41888-00 AJ 1 · CE 41888-002 J 1 · CE4188800AJ1SA · CETH 008-00 AJ 1 · CETH 008-00 AJ 1 SA · CETH 008-001 J 1 · FAT 30744

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6170

Fitted to (44)

JVC 28 SX 1 · JVC 29 TS 1 EN · JVC AV 21 F 1 EK · JVC AV 21 F 1 IT · JVC AV 25 F 1 · JVC AV 25 F 1 EG · JVC AV 25 F 1 EK · JVC AV 25 F 1 IT · JVC AV 25 F 1 SP · JVC AV 25 F 2 SP · JVC AV 25 F 25 P · JVC AV 25 FX 11 · JVC AV 25 FX 11 EK · JVC AV 25 FX 11 EN · JVC AV 25 FX 11 IT · JVC AV 25 FX 12 EK · JVC AV 25 FX 12 SP · JVC AV 28 F 1 · JVC AV 28 F 1 EG · JVC AV 28 F 1 EK · JVC AV 28 F 1 EN · JVC AV 28 F 1 IT · JVC AV 28 F 1 SP · JVC AV 28 FS 2 SP · JVC AV 28 FX 11 EGE · JVC AV 28 FX 11 IT · JVC AV 28 SX 1 · JVC AV 29 DF 1 EN · JVC AV 29 JX 1 EN · JVC AV 29 SX 1 · JVC AV 29 SX 1 EK · JVC AV 29 SX 1 EN · JVC AV 29 SX 1 PF · JVC AV 29 SX 11 EN · JVC AV 29 SX 2 · JVC AV 29 TS 1 EN · JVC AV-S 29 SX 1 EN · JVC AVS 29 SX 1 EN · JVC AX 29 SX 1 · JVC AX 29 TS 1 EN · JVC CHASIS JA · JVC CHASIS JB · JVC CHASIS JC · JVC CHASIS JX

Search this part in the full database
