HR 6467

type SM · family 1IP · 26 kV maximum anode voltage · L° deflection · 4 windings · 439 g

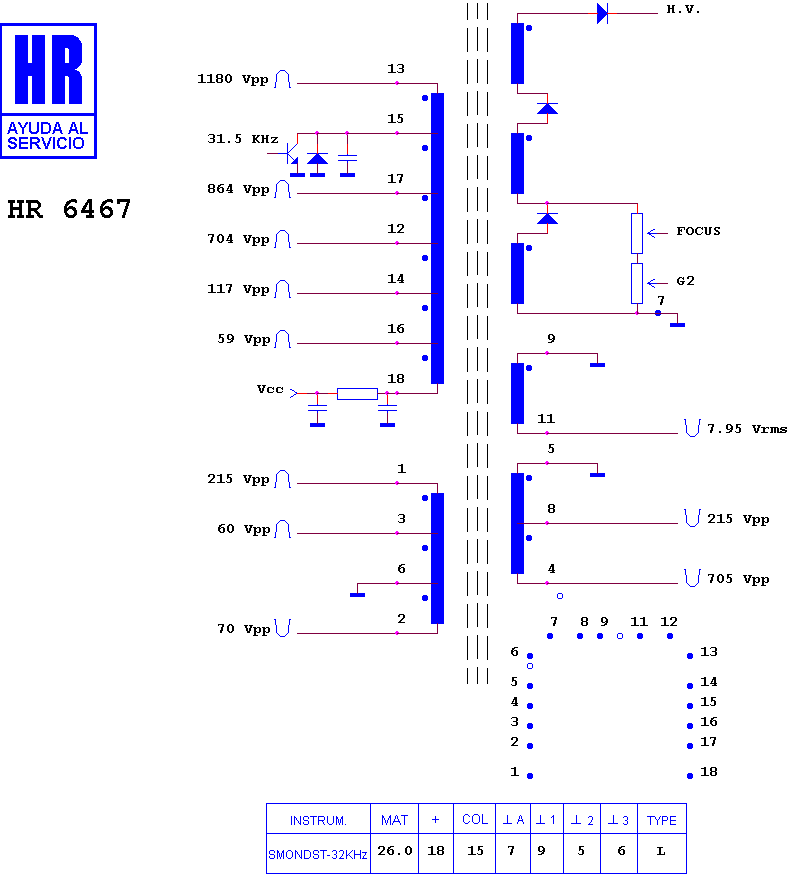

Schematic diagram for HR 6467
schematic

Manufacturer equivalents (18)

061576 · 3122 138 36870 · 3122 138 36875 · 36870 · 36871 · 36872 · 36873 · 36874 · 36875 · 37400 · 37401 · 37402 · 37403 · 37404 · 37405 · AT 2077/85 · EIA 528 8806 · MAT33270

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.
