HR 6409

type ST · family 1TS · 27 kV maximum anode voltage · 110° deflection · 2 windings · 358 g

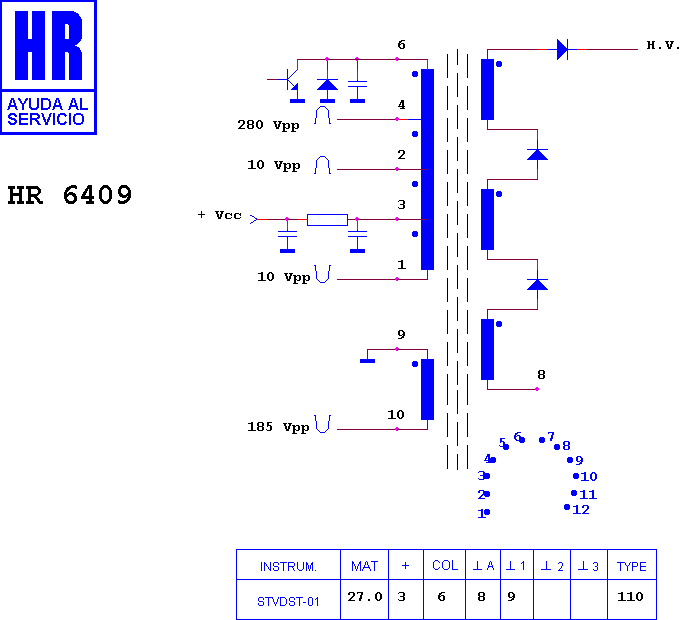

Schematic diagram for HR 6409
schematic

Manufacturer equivalents (12)

003400004 · 1-439-244-00 · 1-439-244-11 · 1-439-244-12 · 1-439-244-13 · 1-439-244-21 · 1-439-244-31 · FAT3910 · KN3910 · ME/6120-00 · RO 301 · TR 315

Fitted to (22)

SONY KV 1820 DF · SONY KV 1855 DF · SONY KV 1855 F · SONY KV 2201 · SONY KV 2201 UB · SONY KV 2204 · SONY KV 2204 DF · SONY KV 2204 E · SONY KV 2204 EC · SONY KV 2204 EI · SONY KV 2204 ET · SONY KV 2204 UB · SONY KV 2205 · SONY KV 2205 DF · SONY KV 2205 F · SONY KV 2205 FB · SONY KV 2206 · SONY KV 2206 EC · SONY KV 2206 UB · SONY KV 2207 · SONY KV 2207 UB · SONY SS 1855 F(A)
