HR 6344

type ST · family 1QP · 19.2 kV maximum anode voltage · 110° deflection · 2 windings · 364 g

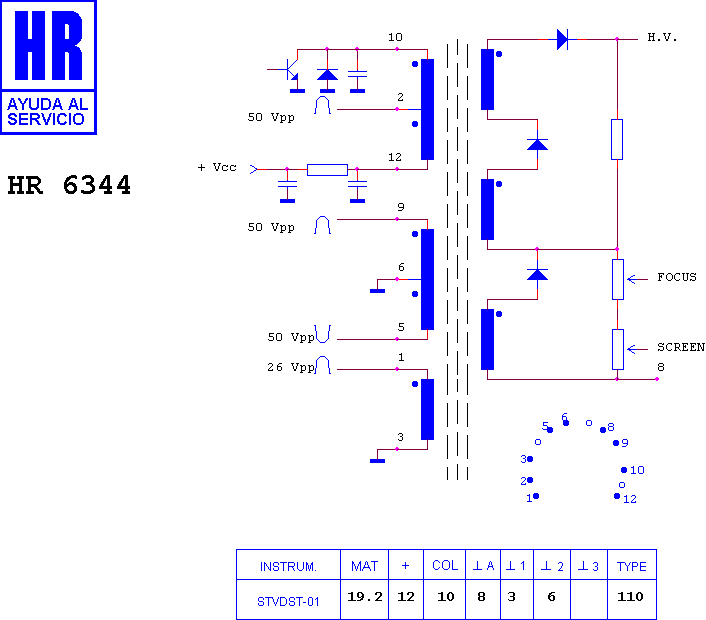

Schematic diagram for HR 6344
schematic

Manufacturer equivalents (3)

75 3588/730975 · 8 667 210 524 P 002 · 8667 210 524/730975

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

BLAUPUNKT 7 665 000 · BLAUPUNKT 7 665 010 · BLAUPUNKT 7 665 014 · BLAUPUNKT 7 665 040 · BLAUPUNKT 7 665 050 · BLAUPUNKT 7 665 054 · BLAUPUNKT 7 665 111 · BLAUPUNKT 7 665 114 · BLAUPUNKT RANCHO MP 45 · BLAUPUNKT RODEO MP 45 · BLAUPUNKT SCOUT MT 35 · BLAUPUNKT SKIPPER MT 35 · BLAUPUNKT VIRGINIA MP 45
