HR 6264

type ST · family 1BP1 · 31.8 kV maximum anode voltage · 110° deflection · 3 windings · 425 g

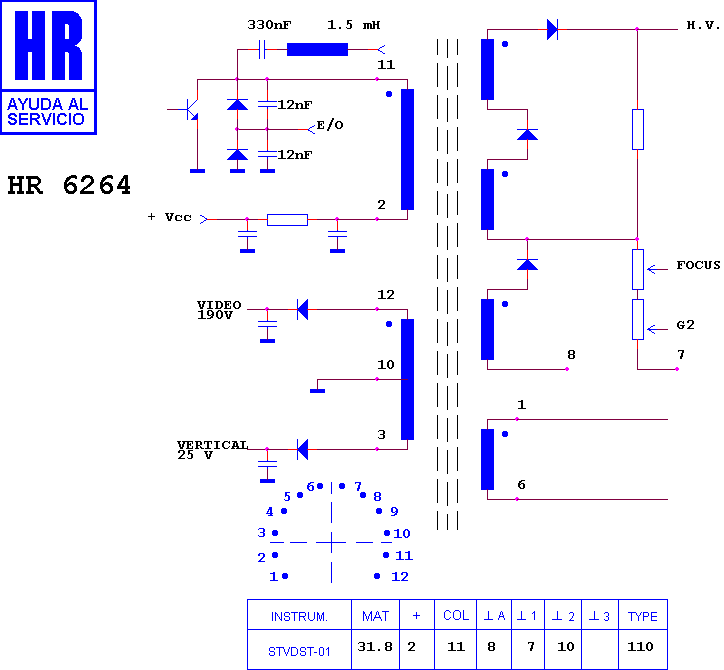

Schematic diagram for HR 6264
schematic

Manufacturer equivalents (2)

34304.02 · 37.856

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

ELBE 2893 MD · ELBE 2893 MD TXT · ELBE CHASIS E 14 · ELBE TVC 2593 · ELBE TVC 2593 MD · ELBE TVC 2893 · ELBE TVC 2893 MD · ELBE TVC 2893 MD TXT
