HR 6132

type ST · family 1BP1 · 18.6 kV maximum anode voltage · 90° deflection · 4 windings · 414 g

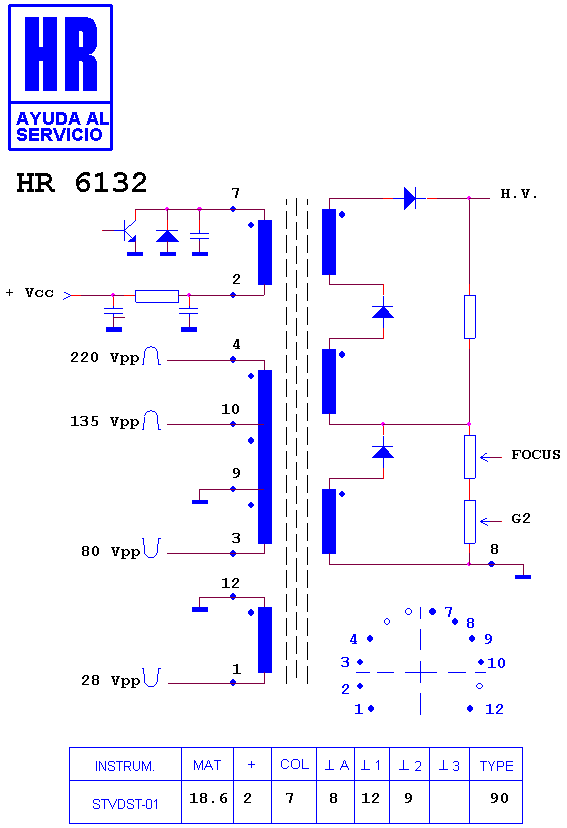

Schematic diagram for HR 6132
schematic

Manufacturer equivalents (13)

000 697 789 · 003331119 · 1182.5021 · 1182.5021A · 697789 · D 275/37 · D 339/37 · FAT3726 · HR 6132 · KN3726 · ME/6256-00 · RO 106 · TR 106

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

GRAETZ 4107 L · NOKIA - ITT 3107 L · NOKIA - ITT 85 S.L. · NOKIA - ITT IDEAL COLOR · NOKIA - ITT SE · PHILCO RTC 120
