HR 6027

type ST · family 1BP1 · 28.5 kV maximum anode voltage · 110° deflection · 3 windings · 390 g

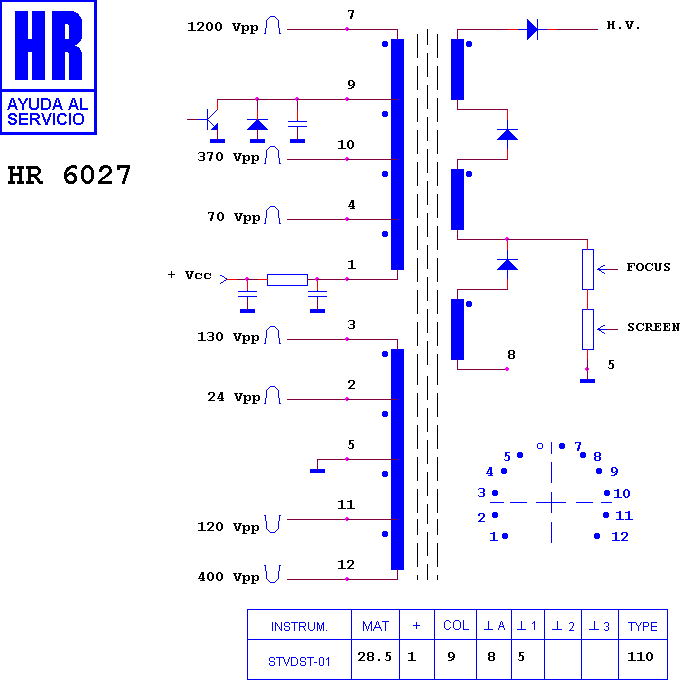

Schematic diagram for HR 6027
schematic

Manufacturer equivalents (6)

1182.5010 · 17.851 · 37343.00 · 37343.01 · HR 6027 · HR 6027-2

Fitted to (12)

ELBE CHASIS NEC 110§ · ELBE SERIE 70-20 · ELBE SERIE 70-22 · ELBE SERIE 70-26 · ELBE SERIE 72-22 · ELBE SERIE 72-26 · ELBE TVC 2101 MDC · ELBE TVC 2270 · ELBE TVC 2272 MD · ELBE TVC 2501 MDC · ELBE TVC 2670 · ELBE TVC 2672 MD

Search this part in the full database
