HR 46224

24.1 kV maximum anode voltage · 90° deflection · 3 windings · 444 g

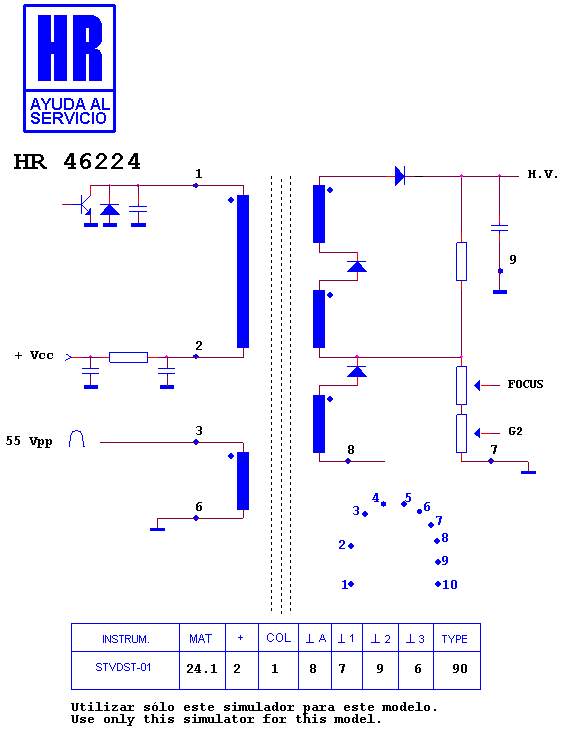

Schematic diagram for HR 46224
schematic (archived)

Manufacturer equivalents (2)

334P15801 · 334P158010

Fitted to (20)

MITSUBISHI AUM 1381 A · MITSUBISHI AUM 1391 · MITSUBISHI AUM 1481 A · MITSUBISHI EUM 1282 M · MITSUBISHI EUM 1381 A · MITSUBISHI EUM 1481 A · MITSUBISHI EUM 1491 A · MITSUBISHI MONITOR · MITSUBISHI MONITOR · MITSUBISHI MONITOR · MITSUBISHI MONITOR · MITSUBISHI MONITOR · MITSUBISHI MONITOR · MITSUBISHI MONITOR · MITSUBISHI MONITOR · MITSUBISHI MP 14 B 470 · SIEMENS 6345-03 · SIEMENS MONITOR · SIEMENS MONITOR · SIEMENS MP 14 B 470
