HR 46194

type SM · family 1WP1 · 27.8 kV maximum anode voltage · L° deflection · 444 g

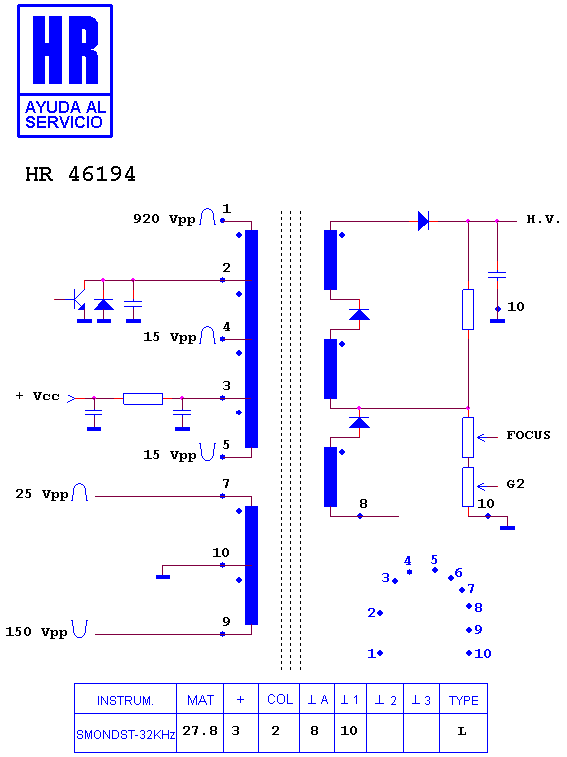

Schematic diagram for HR 46194
schematic (recovered)

Manufacturer equivalents (9)

105075 · 39 L 1003 AZ · 39 L 1003 BZ · 391003A · 391003B · 7050301500 · 7050305 M 11 · ETF 39 L 1003 AZ · ETF 39 L 1003 BZ

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS/SCREEN P OTENTIOMETERS AND H.V. CAPACITOR CONNECTED INTERNALLY.

Fitted to (14)

BELINEA 105075 · BELINEA MONITOR · DELL D 1428 HS · DELL D 1526 T/HS · DELL MONITOR · MEMOREX MONITOR · MEMOREX T 563 · MEMOREX T 563 29-2 C · MEMOREX TELEX MONITOR · MEMOREX TELEX PMA 1403 · PANASONIC - MATSUSHITA IRK 8562 QK · PANASONIC - MATSUSHITA MONITOR · ZENITH IRK 8562 QK · ZENITH MONITOR
