HR 46190

type SM · family 1WP1 · 20 kV maximum anode voltage · L° deflection · 3 windings · 444 g

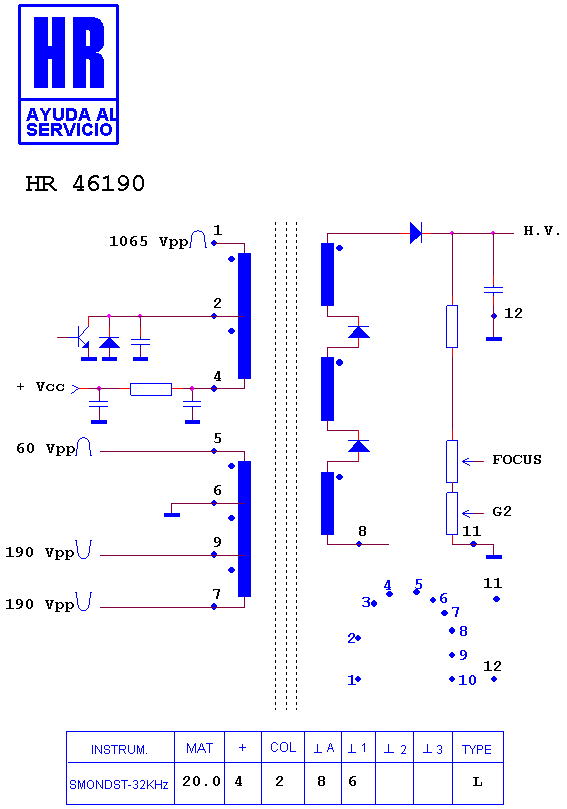

Schematic diagram for HR 46190
schematic

Manufacturer equivalents (8)

1400103 · 631360010035 · CJ 27300-00 A · CJ 27300-00 C · CJ27300-00B · CJ27300-01B · CJ27300-A01B · CT 8295

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF POTENTIOMETERS ANDH.V. CAPACITOR CONNECTED INTERNALLY

Fitted to (15)

HIGHSCREEN MONITOR · HIGHSCREEN MS 1455 M · HIGHSCREEN MS 1554 · HIGHSCREEN MS 1554 P · HIGHSCREEN MSP 1455 · JVC GDH 3014 GSE · JVC MONITOR · MITAC AL 4050 FD · MITAC ICZ 14 FD · MITAC MA 02 · MITAC MONITOR · MITAC MS 1554 · UNISYS 1431 · UNISYS GDH 3014 GSE · UNISYS MONITOR
