HR 46184

type SM · family 1WP1 · 25.1 kV maximum anode voltage · H° deflection · 3 windings · 474 g

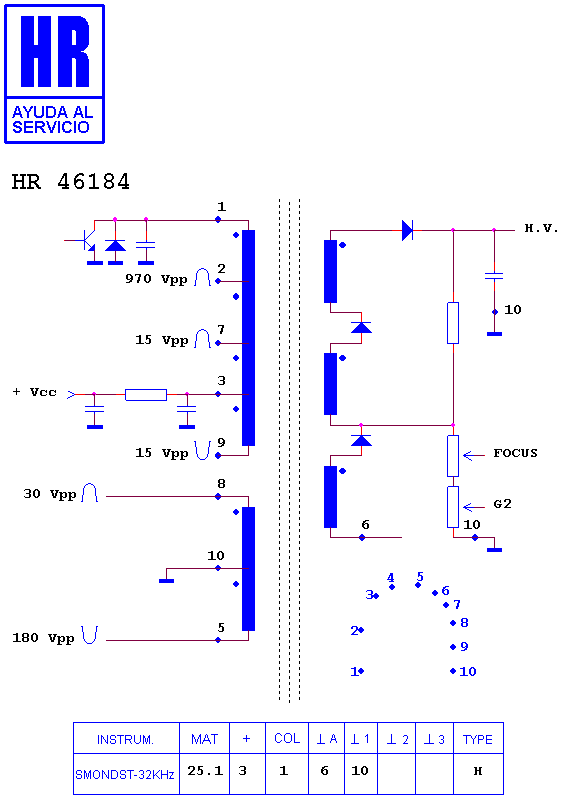

Schematic diagram for HR 46184
schematic

Manufacturer equivalents (8)

1590-01-32 A · 1590-01-32 AS · 6133048230 · DG 300008507 · FEA 688 · FEA653 · IP14179 · TFB4823

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF POTENTIOMETERS ANDH.V. CAPACITOR CONNECTED INTERNALLY

Fitted to (8)

COMPAL M 571 · COMPAL MONITOR · COMPAQ M 571 · COMPAQ MONITOR · PHILIPS 104 B · PHILIPS MONITOR · SHAMROCK C 409 · SHAMROCK MONITOR
