HR 46173

type SM · family 1WD · 4 kV maximum anode voltage · L° deflection · 3 windings · 474 g

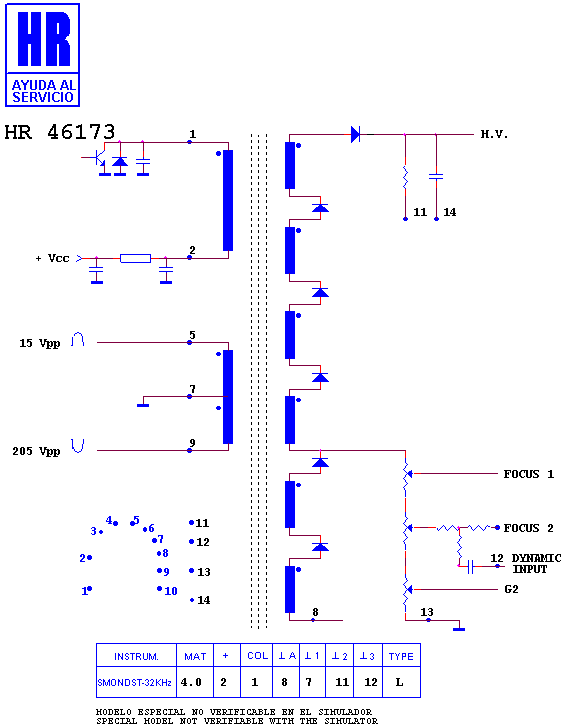

Schematic diagram for HR 46173
schematic

Manufacturer equivalents (3)

303514-001 · LZ 276 A 002 J · LZ 276 A 002 T

Notes

ALWAYS THE COLOUR CABLE COINCIDENT WITH THE ORIGINAL; MATCHES THE SAME COLOUR CABLE IN THE HR.

Fitted to (8)

ADI CM 705 · ADI GD 166 G · ADI MONITOR · ADI PE 1130 · ADI V 900 · COMPAQ MONITOR · COMPAQ PE 1130 · COMPAQ V 900
