HR 46153

type SM · family 1WP1 · 23.4 kV maximum anode voltage · H° deflection · 444 g

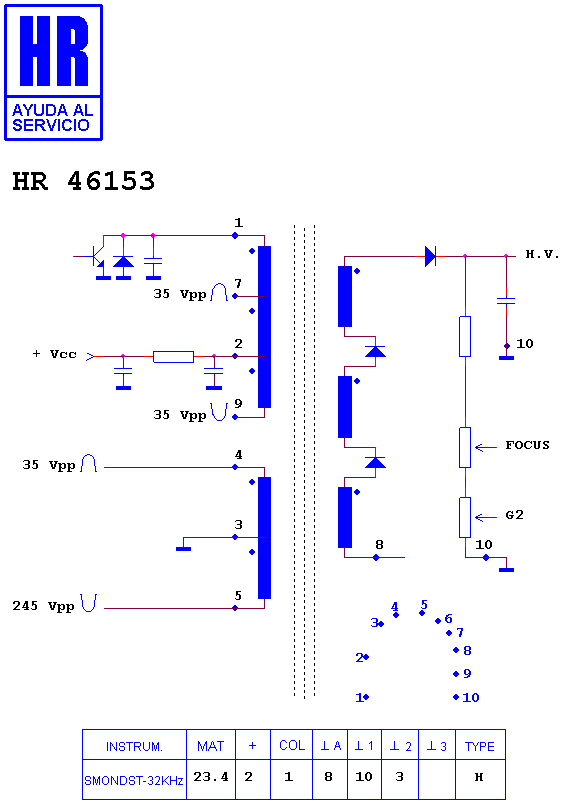

Schematic diagram for HR 46153
schematic

Manufacturer equivalents (5)

BH 26-00015 A · BH 26-00016 A · FEA 830 · FKG 15 A 006 · IP 14078

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (37)

ALASKA AK 55 V · ALASKA MONITOR · COMPAQ MONITOR · COMPAQ PRESARIO V 410P · COMPAQ V 410 P · FUJITSU FCM 353 · FUJITSU MONITOR · ITAUTEC DP 14 LS 7 L · ITAUTEC MONITOR · SAMSUNG 450 · SAMSUNG 450 B · SAMSUNG 450 N · SAMSUNG 450 NB · SAMSUNG 550 · SAMSUNG 550 N · SAMSUNG 550 S · SAMSUNG 550 V · SAMSUNG 550V · SAMSUNG 551 · SAMSUNG DP 15 LS · SAMSUNG DP 15 LT 7 T · SAMSUNG DP 15 VS · SAMSUNG DT 15 VSPN/XBG · SAMSUNG MONITOR · SAMSUNG MONITOR SYNCMASTER · SAMSUNG SYNCMAST 450 NB · SAMSUNG SYNCMASTER 400 · SAMSUNG SYNCMASTER 450 · SAMSUNG SYNCMASTER 450B · SAMSUNG SYNCMASTER 450S · SAMSUNG SYNCMASTER 550 · SAMSUNG SYNCMASTER 550S · SAMSUNG SYNCMASTER 550V · SAMSUNG SYNCMASTER450NB · SAMTRON 55 S · SAMTRON DP 15 LT · SAMTRON MONITOR
