HR 46130

type SM · family 1WP1 · 26.4 kV maximum anode voltage · L° deflection · 444 g

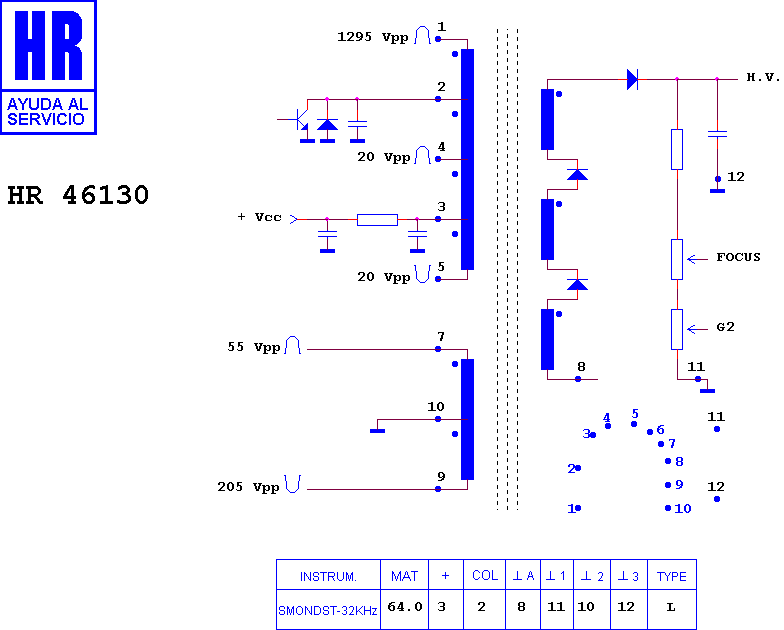

Schematic diagram for HR 46130
schematic

Manufacturer equivalents (19)

146013 · 2385205300 · 2385205500 · 2385205600 · 2385206700 · 2385208100 · 39 L 1057 AZ · 39 L 1065 AZ · 39 L 2065 AZ · 391057 A · 392065 A · ETF 39 L 1057 AZ · ETF 39 L 1065 AZ · ETF 39 L 2065 AZ · FEA 565 · FEA 565 A · FEA565B · FEA565D · IP 14088

Notes

COD-001 ATENTION;DON'T INVERT THE CONNECTION OF THE EXTERNALSINCRONIZATION WINDING.

Fitted to (54)

A.O.C. 5 VN · A.O.C. MONITOR · ACER 1089 · ACER 7257 · ACER JD 156 H · ACER MONITOR · APRICOT J 54137 · APRICOT MONITOR · BLAZE BL 1528 · BLAZE JD 156 H · BLAZE MONITOR · COMMODORE JD 156 N · COMMODORE MONITOR · COMPAQ B 500 · COMPAQ B 520 · COMPAQ CO 1016 U · COMPAQ MONITOR · DTS CM 15 J · DTS MONITOR · HIGHSCREEN J 51 A · HIGHSCREEN MONITOR · HIGHSCREEN MS 15 AS · ILUSION ITV 1428 NI · ILUSION MONITOR · IMPRESSION J 51 A · IMPRESSION MONITOR · ITV 1428 NI · ITV MONITOR · JEAN 29 J 56 N · JEAN J 51 A · JEAN JD 156 G · JEAN JD 156 H · JEAN JD 156 N · JEAN JD 156 P · JEAN JD 157 Q · JEAN MONITOR · JEAN MS 15 AS · MICROTEC 157 PM 413 · MICROTEC B 500 · MICROTEC B 520 · MICROTEC MD 15-1 · MICROTEC MONITOR · OKI JD 156 H · OKI MONITOR · SAMPO JD 156 H · SAMPO MONITOR · TUV JD 156 N · TUV MONITOR · VIEWPOINT JD 156 N · VIEWPOINT MONITOR · VIEWPOINT VP 1570 VA · VIEWPOINT VPT 1570 VA · VIEWSONIC E 653-1 P · VIEWSONIC MONITOR
