HR 46098

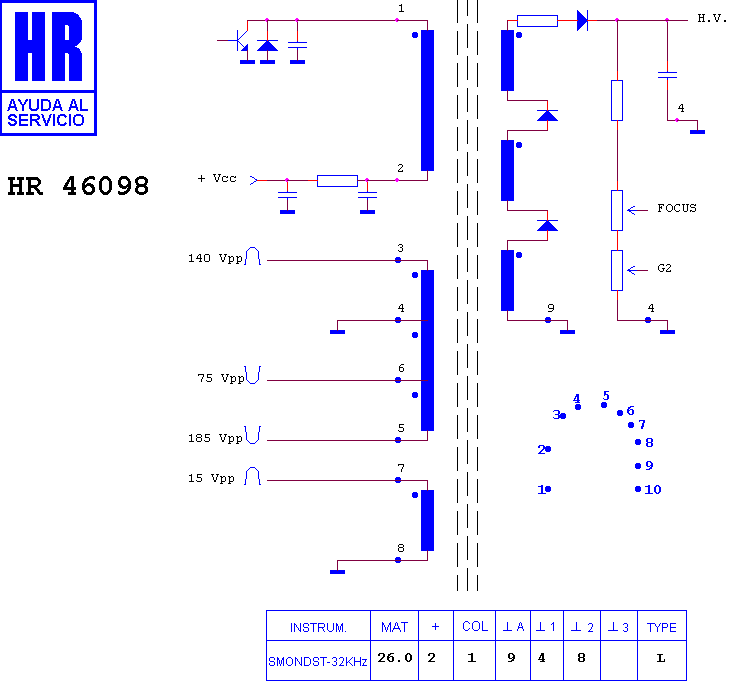

Schematic diagram for HR 46098
schematic

Manufacturer equivalents (5)

CF 0484 · FFA 95002 D · IP 14012 · LCE CF 0484 · MAT 33222

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

AAT MONITOR · AAT MT 1439 · DAEWOO CMC 1418 S · DAEWOO MONITOR · VIDEOCOMPO 1418 E · VIDEOCOMPO 1418 H · VIDEOCOMPO MONITOR
